Modulare Nullpunktspanntechnik erleichtert Arbeit bei Modellbauer
Bild: Andreas Maier GmbH & Co. KG

Lange bevor ein neues Automodell auf die Straßen kommt, ließe es sich bei der Firma MT Technologies schon anfassen – wenn nicht alles so streng geheim wäre. Den Modellbauer gab es bereits vor der Erfindung des Automobils. Heute fertigt der Betrieb aus Ingolstadt ganze Fahrzeuge als Referenz- und Prüfmodelle aus Aluminium für zahlreiche OEMs. Was die Experten mit hoher Zerspanungsleistung meist in Losgröße 1 aus dem Vollen herausschälen, gilt es vorher besonders effizient zu spannen. Dank intelligenter Nullpunktspanntechnik von AMF gelingt dies im Baukastenprinzip schnell, flexibel, wiederholgenau und prozesssicher.

„Der Impuls kam aus der Formel 1“, erinnert sich Mario Goth an einen Besuch 2013 beim Sauber Team in der Schweiz. Mit staunenden Augen sah der Leiter Mechanische Fertigung bei MT Technologies damals, wie modern die Renningenieure die Einzelteile mit AMF-Spanntechnik spannen. Was der Modellbaumeister anschließend in der eigenen Fertigung anstößt, ist inzwischen zu einem durchgängigen Nullpunktspannsystem auf allen notwendigen Maschinen gewachsen. Mit dem Unternehmen Andreas Maier aus Fellbach (AMF) wissen die Ingolstädter einen kompetenten Partner an ihrer Seite, der die Herausforderungen seiner Kunden wahrnimmt und aus Standardprodukten maßgeschneiderte Lösungen anbieten kann.

Schneller einfach spannen und rüsten

„Bei MT Technologies sind wir von Beginn an auf offene Ohren gestoßen“, erwähnt Erik Laubengeiger von AMF, der damals den Kunden betreute. Die Bereitschaft, die aufwändigen Spannoperationen der Aluminiumrohblöcke zu vereinfachen und die langen Rüst- und Einmesszeiten deutlich zu verkürzen, war groß. „Schließlich sind die meisten Teile, die wir herstellen, Einzelteile oder Kleinserien von maximal vier Stück“, sagt Mario Goth.

Wenn es fertig ist, sieht das Modell im Maßstab 1:1 tatsächlich aus, wie ein richtiges Auto – nur eben aus Aluminium. Selbst Türen oder die Heckklappe lassen sich öffnen und es steht sogar auf Aluminiumfelgen. So können sich die Designer und Konstrukteure ein erstes dreidimensionales Bild eines neu geplanten Fahrzeugmodells machen und tatsächlich einmal drum herum laufen. Ebenso werden bei den OEMs Anbau- und Verkleidungsteile angebracht, um die Passungen für die spätere Serienfertigung zu verifizieren. Dazu sind die Clips im Aluminiummodell schon mit angebracht. Später steht das endgültige Alumodell als Prüf- und Lehrenmodell am Band.

Kleine Kraftpakete packen sicher zu

Entsprechend präzise müssen die rohen Aluminiumblöcke für die Einzelteile wie Bodengruppe, Seitenteile, Dach, Heckklappe und Räder auf den riesigen Portalfräsmaschinen gefertigt und vorher exakt gespannt werden. Zwei Aufspanntische mit 1.300×2.000mm und zwei mit 1.300×1.000mm sowie ein weiterer kommen in den Jobs-LinX-Maschinen zum Einsatz. Sie sind im Abstand von 200mm bestückt mit je 50 beziehungsweise

Bild: Andreas Maier GmbH & Co. KG

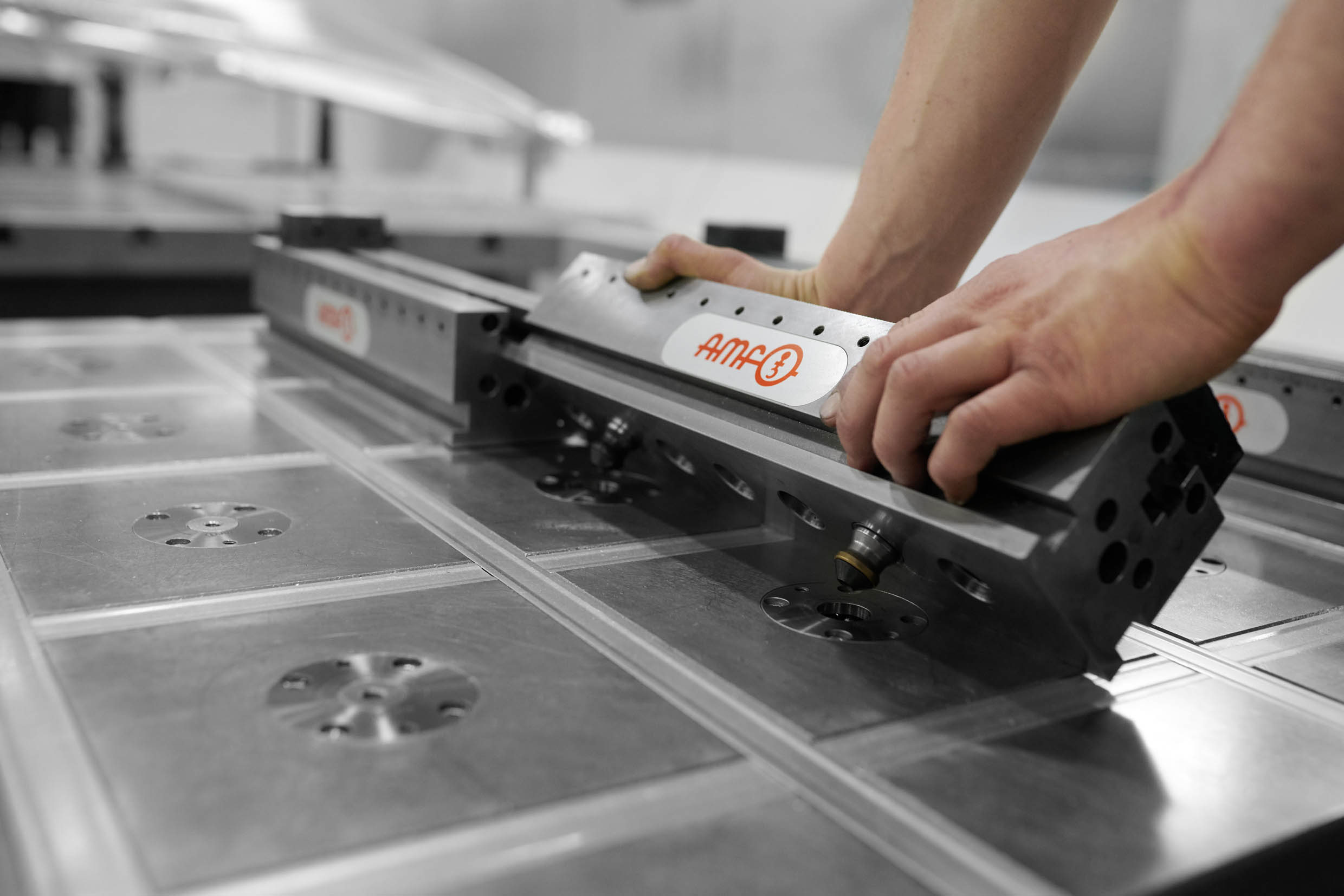

20 Stück Nullpunkt-Einbauspannmodulen K10 von AMF. „Mit dem definierten Rasterabstand bietet uns jeder Aufspanntisch größtmögliche Flexibilität bei der Positionierung der Elemente“, versichert Goth. Und wenn ein Spannpunkt außerhalb des Rasters oder sogar der Platte selbst liegen sollte, ist das auch keine große Herausforderung. „Mit Spannschienen, Mehrfachspannleisten oder weiteren zahlreichen Spannelementen von AMF erreichen wir jeden Punkt, den wir für ein sicheres Spannen benötigen“, weiß der Fertigungsleiter zu schätzen.

Komfortables System

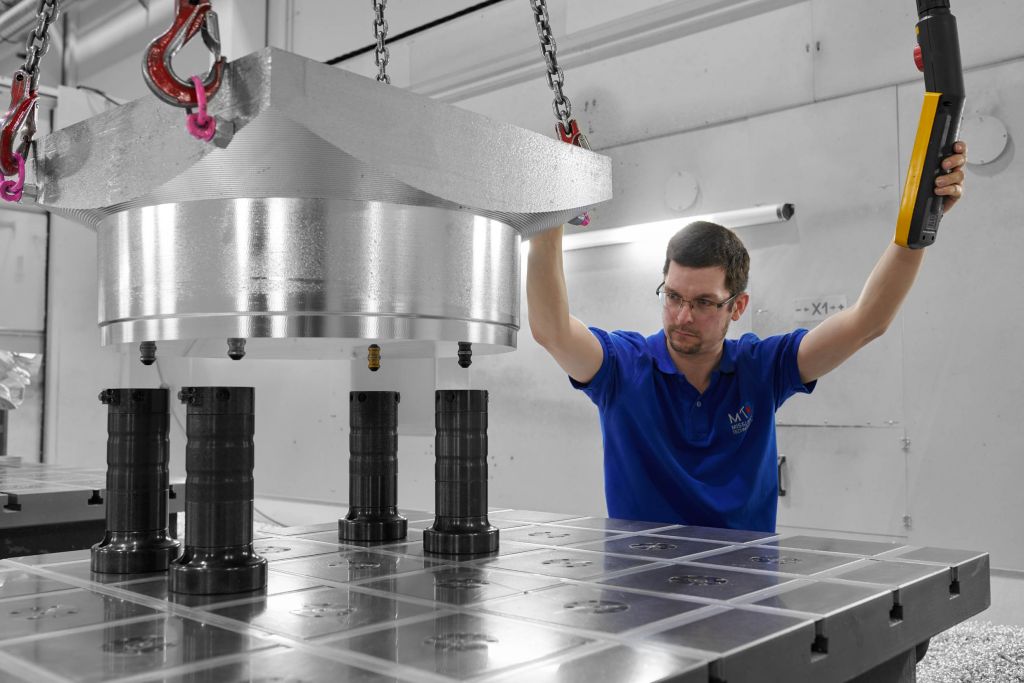

Auf den Aufspanntischen mit integrierten Nullpunktspannmodulen und Kreuz-T-Nuten setzen die Werker modulare Zwischenelemente solange aufeinander, bis der Block oder das Rohteil die entsprechende Höhe erreicht, damit eine Fünfseiten-Bearbeitung möglich ist. Ebenso einfach lässt sich mit diesem Standardbaukasten die Aufspannung vorplanen. Das AMF-Sortiment aus Stütz-, Aufbau- und Ausgleichselementen sowie vielfältigen Adaptern ist hier nahezu unerschöpflich. Die obere Schnittstelle zum Werkstück bildet erneut ein mechanisches Nullpunktspannmodul K10, welches die im Werkstück verschraubten M8- oder M10-Spannbolzen prozesssicher positioniert und spannt. „Das System ist so einfach und logisch wie Lego. Alles passt zueinander und lässt sich dank der Nullpunktspanntechnik schnell und passgenau platzieren“, betont Christian Vogel von AMF, der die Ingolstädter aktuell betreut.

Seiten: 1 2Auf einer Seite lesen
