Der spanische Maschinenbauer Gurutzpe setzt bei seinen großdimensionierten CNC-Drehmaschinen auf maßgeschneiderte Leitungen und Energieführungsketten von Helukabel. Das Ergebnis: verkürzte Installationszeiten, keine Fehler bei der Inbetriebnahme und hohe Zuverlässigkeit im weltweiten Einsatz.
Das 1955 gegründete Unternehmen mit Sitz im baskischen Deba ist spezialisiert auf die Entwicklung und Fertigung von großdimensionierten CNC-Drehmaschinen. Die Kunden kommen aus unterschiedlichsten Branchen: Stahlproduktion, Energieerzeugung, Schiff- und Schienenfahrzeugbau, Luft- und Raumfahrt oder Papier- und Zellstoffindustrie. 95% der Produktion gehen ins Ausland, etwa in die USA, nach China, Deutschland und Frankreich.
Transportgerecht konstruiert

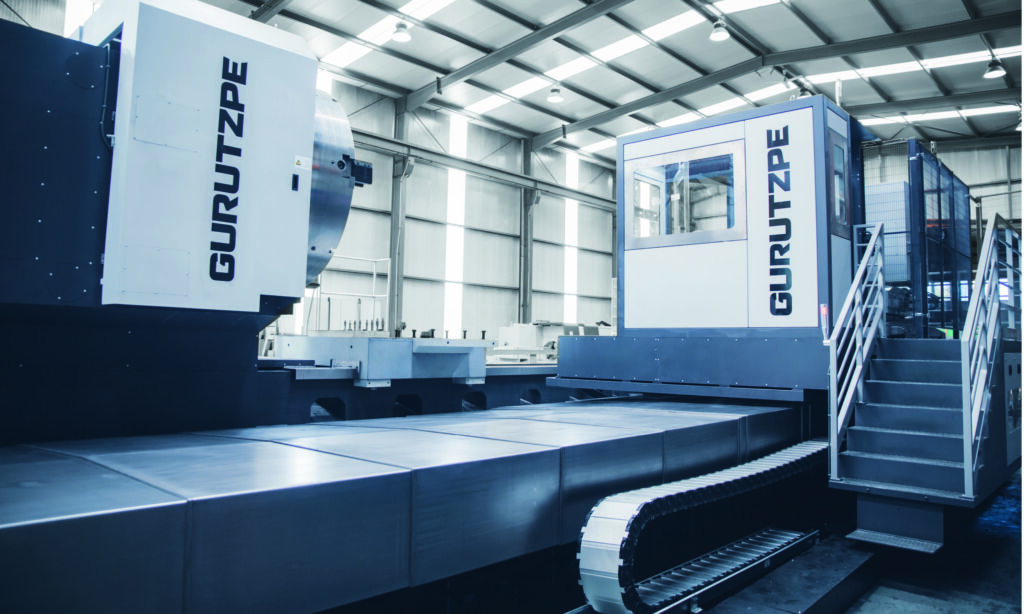

Die CNC-Drehmaschinen von Gurutzpe sind komplexe Systeme mit zahlreichen Automatisierungskomponenten, die mit der zentralen Steuerung verbunden werden müssen. Aufgrund ihrer Größe werden sie für den Transport in einzelne Module zerlegt und am Zielort wieder montiert. Das bedeutet: Alle elektrischen Verbindungen müssen sich schnell und fehlerfrei trennen und wiederherstellen lassen. „Bei Maschinen mit bis zu 20 Metern Verfahrweg und Einsatzumgebungen, in denen Öl, Metallspäne oder andere Belastungen Alltag sind, brauchen wir robuste, flexible und normgerechte Lösungen“, betont Konstrukteur Andoni Elosua. Besonders kritisch sind dabei Energieführungsketten, in denen Leitungen mechanischer Beanspruchung wie Biegung, Zug und Abrieb ausgesetzt sind. Seit mehr als drei Jahrzehnten vertraut Gurutzpe auf die Expertise der spanischen Helukabel-Tochter Urkunde. Aus der Lieferung einzelner Leitungen entwickelte sich eine Partnerschaft, bei der Urkunde heute komplette, vorkonfektionierte Energieführungslösungen liefert – exakt zugeschnitten auf die Anforderungen der jeweiligen Maschine.
Für das aktuelle Projekt kamen geschlossene Hybrid- und Stahl-Energieführungsketten der Typen Heluchain Hybrid Link 4-PL und 4-SL zum Einsatz. Sie sind selbst in rauer Einsatzumgebung widerstandsfähig und schützen die darin verlegten Leitungen vor äußeren Einflüssen wie Staub und Spänen. Auch verhindert die stabile Führung, dass Kabel bei der Bewegung der Maschinen eingeklemmt oder abgeknickt werden. In den Ketten sind u.a. die Topserv 109 PUR-Servoleitungen für stabile Energieversorgung von Servomotoren verbaut. Diese sind hochflexibel, ölbeständig und eignen sich ideal für den dauerbewegten Einsatz in Werkzeugmaschinen. Auch die Steuer- und Anschlussleitung Heluchain Multispeed 522-TPE UL/ CSA ist speziell für dynamische Bewegungen ausgelegt. Sie ermöglicht selbst bei hohen Beschleunigungen eine zuverlässige Energieübertragung über lange Verfahrwege hinweg.
Für eine präzise Signalübermittlung sorgt die Geberleitung Topgeber 512 PUR. Ihr Mantel aus Polyurethan ist mechanisch äußerst belastbar und beständig gegen Öle, Kühl- und Schmiermittel – ein entscheidender Vorteil in rauen Industrieumgebungen. Die industrielle Kommunikation zwischen Steuerung und Peripherie übernehmen Profinet-Leitungen, die für schnelle und störsichere Datenübertragung in Echtzeit ausgelegt sind. Die Baugruppen wurden vormontiert und vorkonfektioniert geliefert, sodass sie vor Ort lediglich angeschlossen werden mussten.
Effizienzgewinn bei der Inbetriebnahme
Durch die vorkonfektionierten Energieführungsketten konnte Gurutzpe die Installationszeit um rund 40% verkürzen. Die eindeutige Kennzeichnung aller Verbindungen hat die Nachverfolgbarkeit der Verdrahtung erheblich verbessert. Bei der Inbetriebnahme liegt die Fehlerquote bei null.
