Technische Neuheiten in der CNC-Bearbeitung

CNC-Bearbeitungsportal optimiert

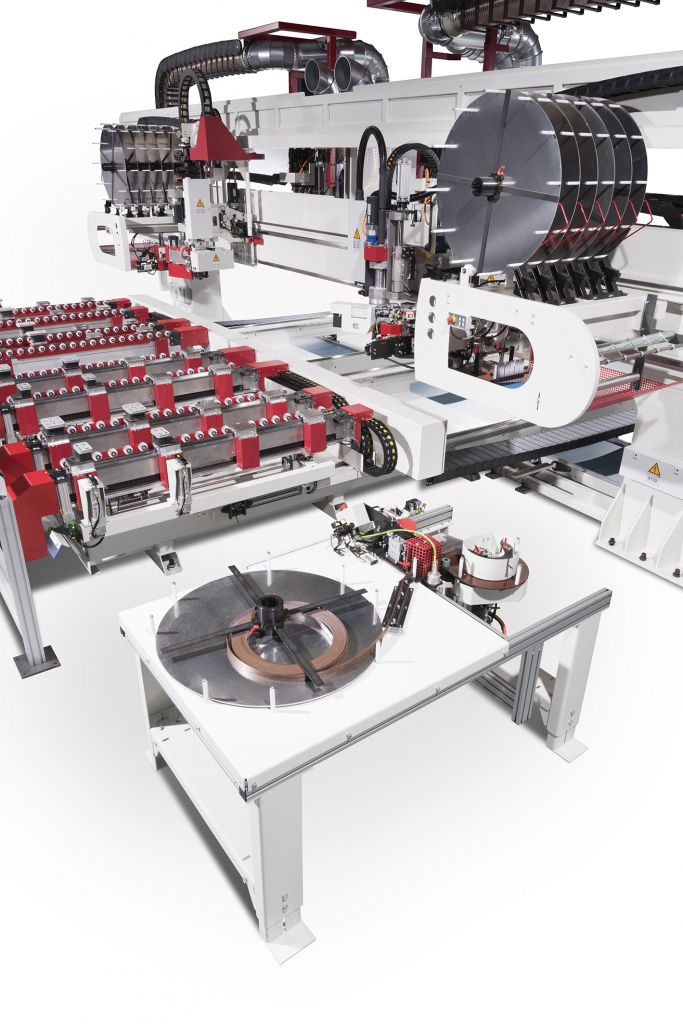

Perfektes Handling für extrem empfindliche Kanten dank der mitgeführten Kantenkassette am Verleimaggregat
Perfektes Handling für extrem empfindliche Kanten dank der mitgeführten Kantenkassette am VerleimaggregatBild: IMA Schelling Deutschland GmbH

Effizienzsteigerung, Automatisierung und eine maximale Materialschonung – das waren die Ansprüche für die Optimierung des CNC-Bearbeitungsportal BIMA Px80 von IMA Schelling. Highlight der überarbeiteten Maschine ist das 90°-Innenecken-Verleimen ohne manuelles Rüsten – ein absolutes Alleinstellungsmerkmal am Markt. Zu den weiteren technischen Neuerungen zählen die Möglichkeit zur Kombination von Laser- und Verleimaggregaten auf einer Maschine sowie die optionale Einbindung in automatische Handlingsysteme. Darüber hinaus überarbeitete IMA Schelling das Mehrprofil-Kombi-Nachbearbeitungsaggregat AEK und die Kantenkassette am Verleimaggregat.

Mehr Flexibilität ohne Rüstzeiten

An den Bekanntungsaggregaten VT100 und VT 100/100 ist ab sofort das 90°-Innenecken-Verleimen ohne zusätzliches manuelles Rüsten möglich. Ein steuerbares Prisma an der Nachlaufrolle übernimmt in der 90°-Ecke die Aufgabe der Hauptandruckrolle. Darüber hinaus senkt eine neues Bündigfräsaggregat zur Bearbeitung dieser Ecke die erforderlichen Nachbearbeitungen auf ein Minimum. Der Anwender profitiert von einer effizienteren und flexibleren Bekantung.

Bekanten ohne Kompromisse

Das CNC-Bearbeitungsportal BIMA Px80 kann jetzt mit zwei unabhängigen Aggregaten für die Bekantung mit Leim bzw. Laser ausgerüstet werden. Dabei garantiert die bauliche Trennung der beiden Aggregate dem Anwender die typischen Vorteile der jeweiligen Bekantungsart und in jedem Fall eine optimale Bauteilqualität. Das Umstellen von Laserkanten auf Leimkanten und umgekehrt erfolgt automatisch über die Steuerung. Für jedes Aggregat steht ein separates, mitfahrendes Kantenmagazin (maximal 12-fach) zur Verfügung. Der Anwender profitiert von einer sauberen Trennung der unterschiedlichen Kantentypen und einem übersichtlichen Kantenhandling.

Flexibel automatisierbar

Zur automatischen Versorgung der Maschine lässt sich die BIMA Px80 in ein vollautomatisches Werkstückhandling einbinden. Flexibel verfügbare Handlingsysteme wie Roboter oder Linearportale können dabei variabel eingesetzt werden – z.B. für das automatische lagegerechte Übersetzen der Bauteile direkt in die Maschine oder zum automatischen Entnehmen und anschließenden Stapeln der Werkstücke. Trotz der Anbindung an automatische Handlingsysteme kann der Maschinenbediener die Maschine auch manuell von vorne bedienen. Dabei kann er die Bauteile im aufgespannten Zustand auf dem Konsolentisch auch einer Qualitätskontrolle unterziehen. Auf diese Weise gestatten die Handlingsysteme die problemlose Einbindung der Maschine in die Fertigungslinien und Anlagenkonzepte der Kunden.

Seiten: 1 2Auf einer Seite lesen
