Eine zuverlässige Schirmung reduziert die Störaussendung eines elektrischen Betriebsmittels und verringert gleichzeitig dessen Anfälligkeit für elektromagnetische Beeinträchtigungen. Hierzu müssen nicht nur die Kabel selbst, sondern auch die restlichen Installationskomponenten effektive Schirmeigenschaften aufweisen. Das gilt ebenso für Kabelverschraubungen, die als passive Bauteile die Qualität der Schirmung an den sensiblen Verbindungsstellen zu gewährleisten haben. Für einen sicheren EMV-Schutz ist daher neben optimal geschirmten Leitungen der Einsatz EMV-gerechter Kabelverschraubungen erforderlich. Obwohl für diese Bauteile keine eigenständige EMV-Norm existiert, tragen sie maßgeblich zur Erfüllung der von den Herstellern vorgeschriebenen EMV-Auflagen bei.
Vielfältige Kontaktierungsvarianten

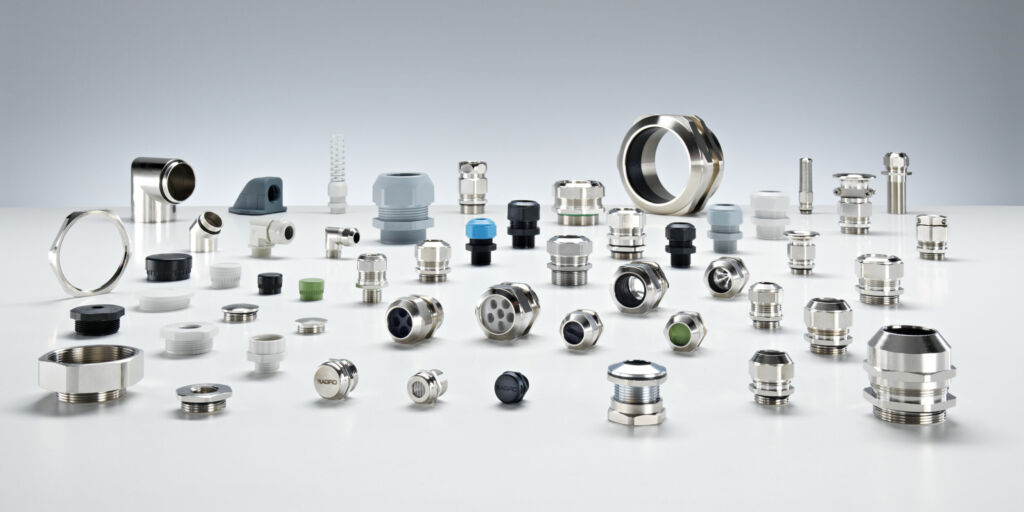

Als Spezialist für Kabelverbindungen und Installationskomponenten verfügt die schweizerische Firma Agro über ein breites Produktspektrum an EMV-Kabelverschraubungen. Im Rahmen seiner Progress-Produktfamilie hat der zur Kaiser Group gehörende Hersteller Verbindungssysteme mit sechs verschiedenen Kontaktierungsvarianten entwickelt, die sich durch leichte Montage, eine niedrige Transferimpedanz und hohe Strombelastbarkeit auszeichnen. Mit unterschiedlichen Schirmabgriffen per Kontaktfeder,
-scheibe, -hülse, Presshülse oder Spannzange entsprechen die Kabelverschraubungen den vielseitigen industriellen Anforderungen an den EMV-Schutz. Die spezielle Progress-Kompressionstechnik bewirkt eine hohe Dichtigkeit bei kabelschonender Zugentlastung. Neben Standardversionen aus vernickeltem Messing hält der Hersteller viele Baureihen auch in Edelstahlausführung vorrätig.
EMV-Schutz per Kontaktfeder

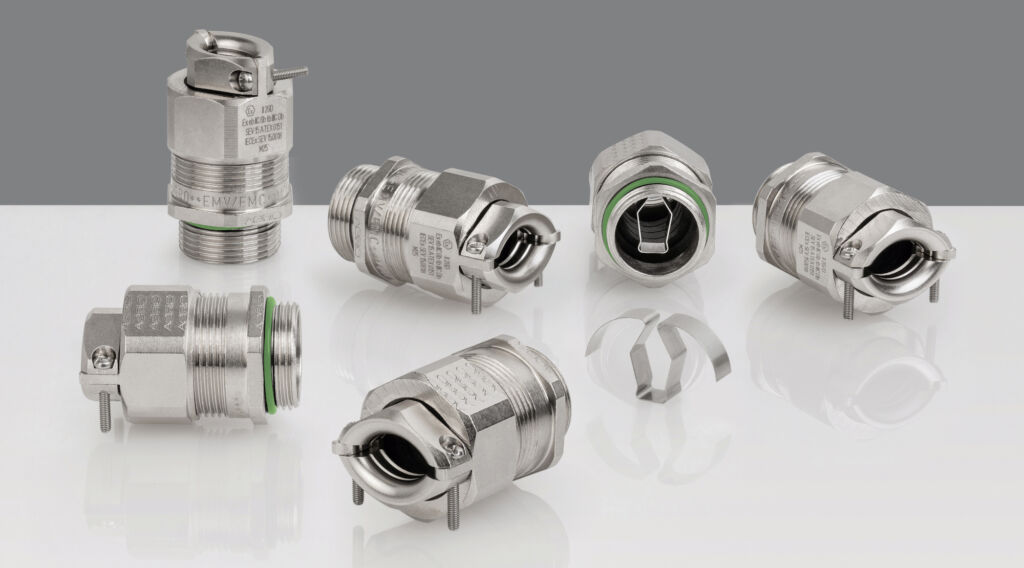

Mit der Baureihe Progress EMV EasyConnect führt Agro geschirmte Kabelverschraubungen mit Federkontaktierung im Sortiment. Die mit kurzem und langem metrischen Anschlussgewinde erhältliche Serie sorgt durch die kraftvolle, schonende Klemmung des Kabelschirms für eine sichere Schirmung sowohl bei partiell abisolierten Abschirmkabeln als auch bei vollständig freigelegten Kabelschirmen. Der sichere Schirmabgriff gleicht Toleranzen in den Schirmdicken aus und minimiert die Transferimpedanz. Durch die spezielle Formgebung der Kontaktfeder ist nicht nur ein großer Schirmklemmbereich, sondern auch die Demontierbarkeit der Kabelverschraubung ohne Zerstörung des EMV-Geflechtes gewährleistet. Die Einheiten sind für einen Temperaturbereich von -60 bis +100°C zugelassen und erreichen die Schutzart IP68/69. Ergänzt wird die Baureihe durch explosionsgeschützte Ausführungen. Die in Zündschutzart Ex e gefertigten, ATEX- und IECEx-zertifizierten Einheiten in metrischer Abmessung stehen mit zwei Gewindelängen in jeweils acht Größen zur Wahl.
Flexibles Multitalent

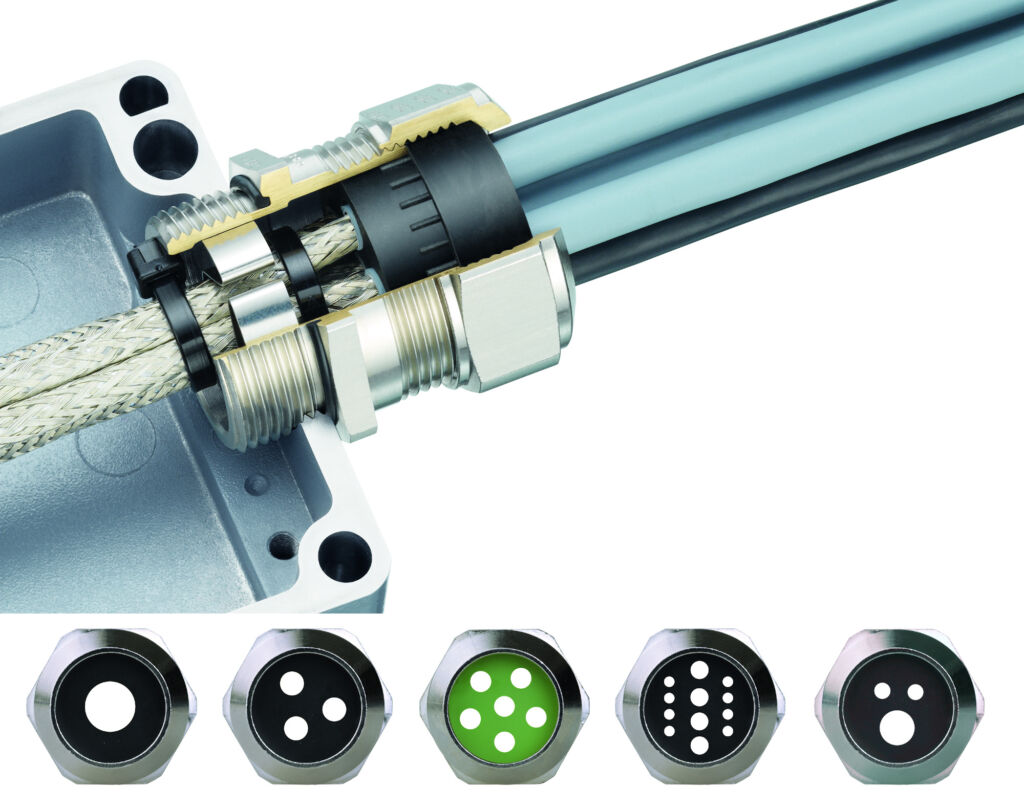

Um bei beengtem Einbauraum mehrere Leitungen gleichen oder unterschiedlichen Querschnitts EMV-geschützt durch nur eine Kabelverschraubung zu führen, hat der Anbieter die Variante Progress EasyConnect Multi mit Federkontaktierung entwickelt. Das mit wenigen Handgriffen montierte Verbindungssystem eignet sich für Kabel verschiedener Durchmesser mit unterbrochenem oder partiell freigelegtem, weitergeführtem Schirmgeflecht. Dabei bleiben die Kabel während des Montageprozesses dreh-, schieb- und demontierbar. Die aus vernickeltem Messing gefertigten Verschraubungen sind mit unterschiedlichen Standardbohrungen sowie auf Anfrage auch mit kundenspezifisch konfigurierten Dichteinsätzen erhältlich. Die Edelstahl-Kontaktfeder sorgt für eine kraftvolle Klemmung und gewährleistet hervorragende Ableitwerte. Während die Mehrfachdurchführung standardmäßig für einen Temperaturbereich von -60 bis +100°C ausgelegt ist, vergrößert sich dieser bei Verwendung von FPM-Dichteinsätzen auf -40 bis +200 °C.
360°-Kontaktierung
Für die Rundum-Kontaktierung von Leitungen mit in der Kabelverschraubung endendem Schirmgeflecht ist die Modellreihe Progress EMV Messing konzipiert. Der konzentrische Schirmabgriff von 360° sorgt für besonders kleine Übergangswiderstände. Durch das Ineinandergreifen von Dichteinsatz und Kontakthülse wird ein permanenter Kontaktdruck des Schirmgeflechts am Unterteil der Kabelverschraubung erreicht. Die Kantengeometrie der Kontakthülse verhindert ein Abscheren des Schirmgeflechts. Der Hersteller bietet die für Betriebstemperaturen von -40 bis +100°C geeignete Baureihe mit kurzem und langem metrischen oder Pg-Anschlussgewinde in zahlreichen Gewindegrößen an. Erweitert wird die Produktlinie durch besonders temperaturbeständige, bis +200°C einsetzbare Kabelverschraubungen in beiden Gewindearten sowie metrischen und Pg-Varianten mit Kickschutzfeder.
Schneller Schirmabgriff
Als schnelle, besonders montagefreundliche Option zur EMV-gesicherten Kabeldurchführung bietet sich ein Schirmabgriff per Kontaktscheibe an. Diese Variante gewährleistet eine sichere Kontaktierung von partiell abisolierten Abschirmkabeln sowie vollständig freigelegten Kabelschirmen, die auch weitergeführt werden können. Mit seiner Serie Progress EMV Rapid Messing führt Agro entsprechende Kabelverschraubungen mit niedrigem Übergangswiderstand im Programm. Der Schirmabgriff der mit metrischen und PG-Anschlussgewinden in kurzer oder langer Abmessung erhältlichen Einheiten lässt sich zweifach konfektionieren. Großflächige, flexible Zungen der Kontaktscheibe ermöglichen eine zeitsparende Montage mit hohem Schirmabgriff. Alternativ kann die Kontaktscheibe ausgestoßen und das zugeschnittene Schirmgeflecht über die Kontakthülse direkt mit der Kontaktfläche der Kabelverschraubung kontaktiert werden, um eine 360°-Schirmung zu erreichen.
Schutz vor hohen Ableitströmen
Für hohe Ableitströme beispielsweise an Strom- oder Sendemasten hat Agro die Serie Progress EMV PowerConnect aufgelegt. Die zur platzsparenden, konzentrischen 360°-Schirmkontaktierung neu entwickelte Presshülse gewährleistet einen dauerhaft hohen Kontaktdruck, ohne die stromführenden Adern mechanisch zu belasten. Durch den direkten Übergang vom Schirmgeflecht auf das Unterteil der Kabelverschraubung wird ein sehr niedriger Übergangswiderstand mit geringer Transferimpedanz erreicht. Zweiteilige Dichteinsätze ermöglichen variable Klemmbereiche bei Wahrung der hohen Schutzart IP68 bzw. IP69K. Die Modellreihe ist mit kurzem oder langem metrischen Anschlussgewinde in je zehn Größenvarianten von M16x1.5 bis M85x2.0 erhältlich und kann in einem Temperaturbereich zwischen -60 und +100°C eingesetzt werden. Neben der Standardversion aus vernickeltem Messing bietet Agro die Kabelverschraubungen auf Anfrage auch in A2- oder A4-Edelstahlausführung sowie mit Pg- oder NPT-Anschlussgewinde an. Für den Einsatz in Schienenfahrzeugen stehen zudem normenkonforme Dichteinsätze gemäß EN 45545 zur Verfügung.
Schirmabgriff mittels Spannzange
Zur Bewältigung dauerhaft hoher Ableitströme bis 1,6kA und kurzzeitiger Spitzen von maximal 3kA hat Agro die patentierte Lösung Progress EMV Serie 85 entwickelt. Die in 13 Abmessungen mit metrischem Anschlussgewinde lieferbare Baureihe zeichnet sich durch eine besonders niederimpedante Verbindung zwischen Schirmgeflecht und Metallgehäuse bei sicherer Kabeleinführung aus. Die großen Schlüsselflächen des Mittelteils ermöglichen eine vollständige Kontaktierung des Schirmgeflechtes durch die wegverstärkenden Spannzangensegmente über 360°. Das rund um das Schirmgeflecht montierte EMV-Kupferband sorgt für eine gleichmäßige Kraftverteilung der Spannzange auf die Kabelschirmung.
Fazit
Das Agro-Portfolio an EMV-Kabelverschraubungen für Industrieanwendungen umfasst zahlreiche Modellreihen mit unterschiedlichen Kontaktierungsvarianten. Damit stehen für jeden Einsatzzweck geeignete Lösungen zur Verfügung, um die Installation und Kabeldurchführung besonders montagfreundlich, platzsparend, sicher und zuverlässig zu gestalten. Darüber hinaus hat der Hersteller mit Evolution EMC eine durchdachte Lösung für die geschirmte Hochvoltverkabelung in elektrisch oder hybrid angetriebenen mobilen Maschinen, Bau- und Agrarfahrzeugen eingeführt.
