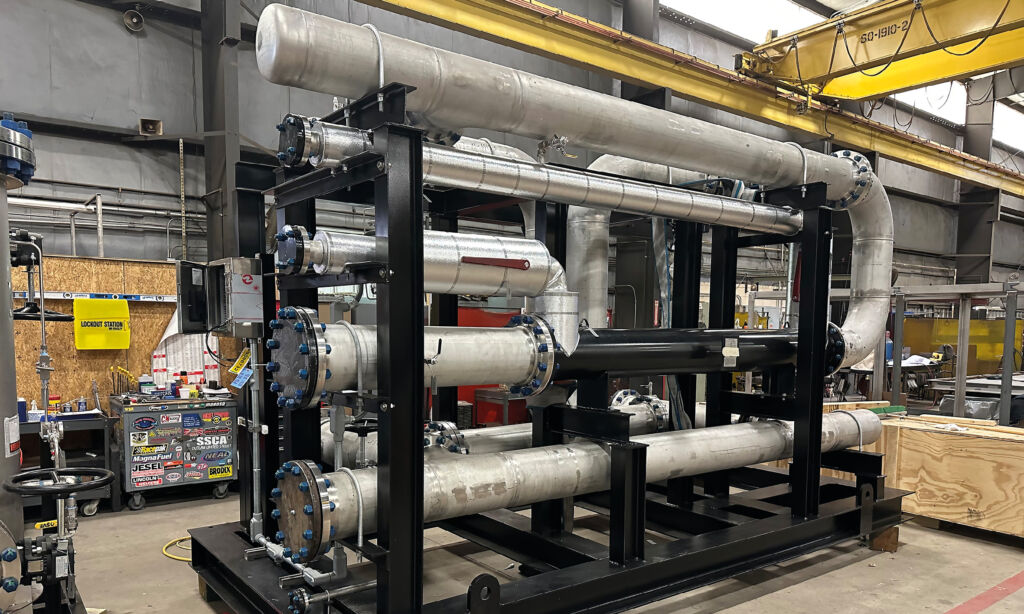

Die Zusammenarbeit zwischen Smap3D und Carotek zeigt, wie moderne Anlagenplanungssoftware traditionsreiche Anbieter von Prozessanlagen dabei unterstützen kann, die heutigen Anforderungen im Bereich Engineering zu erfüllen. Durch die Implementierung von Smap3D Plant Design hat Carotek die Konstruktion und Fertigung kundenspezifischer Prozessautomatisierungs-Skids verbessert, den Engineering-Aufwand reduziert und gleichzeitig den Fertigungsdurchsatz und die Konsistenz erhöht.
Carotek ist auf dem Markt für kundenspezifische Konstruktion und Fertigung von Prozessautomatisierungs-Skids tätig. Das 1965 gegründete US-amerikanische Unternehmen bietet Prozessausrüstungslösungen für Branchen wie Fertigung, Lebensmittel und Getränke, Versorgungsunternehmen, Chemie sowie Wasser und Abwasser.
Vor der Implementierung von Smap3D Plant Design setzte Carotek auf eine Kombination aus etablierten CAD-Systemen wie CADWorx, PTC Creo und Solidworks. Diese Tools waren zwar einzeln effektiv, boten jedoch keine ausreichende Kontinuität im Workflow über verschiedene Disziplinen hinweg.
Parametrische Plattform für die Anlagenkonstruktion
Carotek entschied sich für Smap3D Plant Design als parametrische, CAD-integrierte Lösung, die den gesamten Workflow von der Erstellung von P&IDs über 3D-Rohrleitungsplanung und die Generierung isometrischer Dokumente bis hin zur Stahlkonstruktionsplanung unterstützt. Bei der Arbeit in Solidworks nutzen die Ingenieure Smap3D P&ID als datengesteuerte Grundlage, während Smap3D Piping und Smap3D Isometric eine automatisierte, regelbasierte Konstruktion und die Erstellung konsistenter, fertigungsreifer Zeichnungen realisieren. Parallel dazu ermöglicht Smap3D Steel die parametrische Konstruktion von Skid-Rahmen und Tragkonstruktionen, sodass Änderungen schnell umgesetzt und im gesamten Modell übernommen werden können. „Durch die Kombination unserer Software-Module in einer integrierten Umgebung unterstützt Smap3D Plant Design die Konsistenz, Effizienz und Anpassungsfähigkeit über Projekte hinweg“, sagt Maxim Lich, CEO von Smap3D.
