Durchgängiger Konstruktionsprozess für Abfüllanlagenbauer

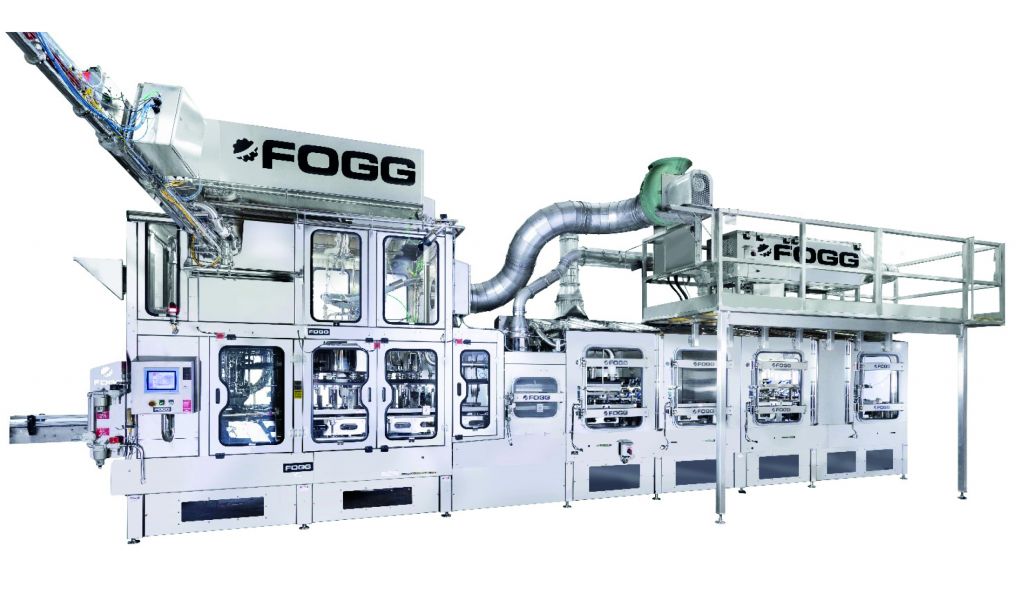

Bild: Fogg Filler Company

Die US-amerikanische Firma Fogg Filler nutzt die integrierte Anlagenbausoftware Smap3D Plant Design für die Planung und Konstruktion ihrer rotierenden Abfüll-, Spül-, Verschließ- und Einhausungsanlagen. Die Kombination von P&ID, Rohrleitung und Isometrie für die 2D/3D-Anlagen- und -Rohrleitungsplanung und der reibungslose Austausch von Dokumenteninformationen mit den CAD-, ERP- und PDM-Systemen sorgen dabei für durchgängige Konstruktionsprozesse. Die Software arbeitet mit den im Unternehmen bestehenden Systemen Solidworks CAD, der kundenspezifisch angepassten ERP-Lösung und dem PDM-System Solidworks PDM Professional zusammen. Im Design- und Engineering-Prozess wird es Fogg Filler so möglich, Dokumenteninformationen reibungslos auszutauschen und doppelte Informationen zu vermeiden.

Die Lösung kombiniert das Erstellen von 2D-Flussdiagrammen, die 3D-Rohrleitungsplanung sowie die Isometrie und bildet so den gesamten Konstruktionsprozess der Anlagen ab, die Wasser, Frostschutzmittel, aber auch Molkereiprodukte abfüllen können. In Smap3D P&ID stehen alle Daten zur Verfügung, um die 2D-Fließbilder sowie die zugehörigen Stücklisten zu erstellen oder wiederkehrende Aufgaben zu automatisieren. Im nächsten Schritt können alle relevanten Informationen an das Rohrleitungsmodell in Solidworks übergeben werden, das die 3D-Rohrleitungsplanung automatisiert.

Smap3D Plant Design GmbH
