Voll im Plan

Für T1-Zulieferer der Automobilindustrie zählen vor allem kurze Taktzeiten und hohe Flexibilität. Wer mit beidem glänzen möchte, braucht frische Ideen und verlässliche Partner. So einen wie HK-CON Maschinenbau aus Fulda in Hessen - der Betrieb kappt mit individuell gefertigten Transfer-Dreh-Fräs-Maschinen massiv die Bearbeitungszeiten. Ein wesentlicher Baustein für qualitativ beste Ergebnisse sind dabei Plandrehköpfe von Ceratizit.
Extrem stabil und enorm flexibel im Einsatz sind die KOMdrive Plandrehköpfe von Ceratizit
und passen damit bestens ins Konzept der HK-CON-Anlagen.
Extrem stabil und enorm flexibel im Einsatz sind die KOMdrive Plandrehköpfe von Ceratizit und passen damit bestens ins Konzept der HK-CON-Anlagen.Bild: Ceratizit Deutschland GmbH

Wie das möglich ist? Kommt ein Kunde mit einem Prototypen zu HK-CON, analysieren die Experten dort den Prozess, wie sich das Teil so wirtschaftlich wie möglich fertigen lässt. „Dann konstruieren wir die modular aufgebaute Maschine, kalkulieren und präsentieren dem Kunden seinen Invest“, so Reinmold. „Unser überzeugendstes Argument: Dass er damit oft 40 bis 50 Prozent unter dem Teilepreis liegt, zu dem er mit herkömmlichen Methoden produzieren kann!“

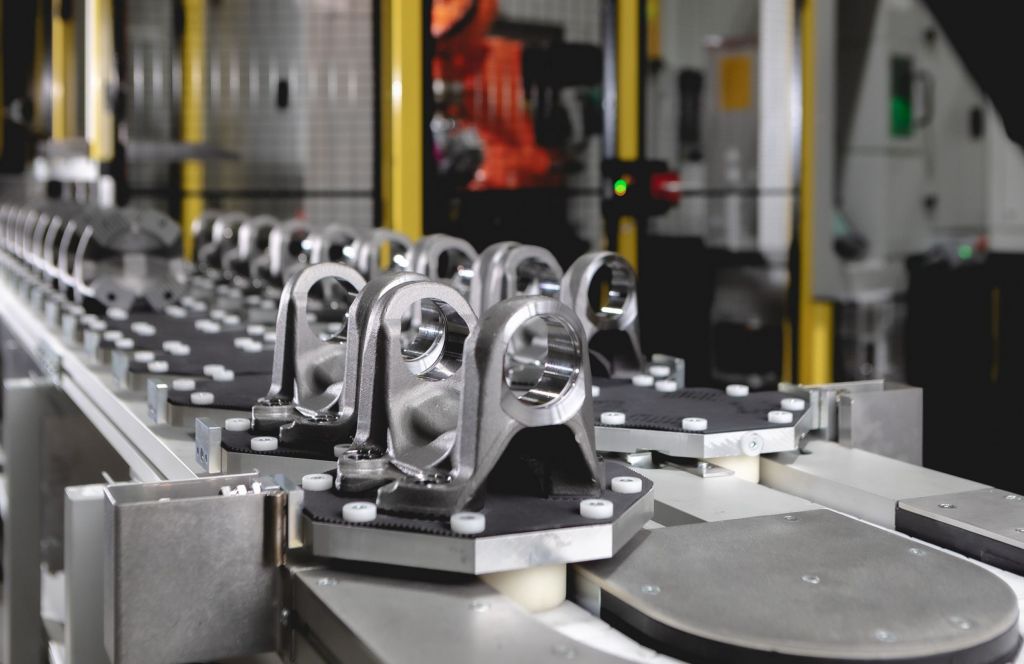

Vom Rohteil bis in die Versandbox - bei HK-CON werden sämtliche Fertigungsprozesse für ein Bauteil oder eine ganze Bauteilfamilie in einer einzigen Anlage abgebildet.
Vom Rohteil bis in die Versandbox – bei HK-CON werden sämtliche Fertigungsprozesse für ein Bauteil oder eine ganze Bauteilfamilie in einer einzigen Anlage abgebildet.Bild: Ceratizit Deutschland GmbH

Planschieber überzeugen

Gut ins Konzept passen da die Plandrehköpfe der KOMdrive-Serie von Ceratizit. Diese sind ebenso flexibel wie das HK-CON-Maschinendesign – und brachten rasche Hilfe, als kurzfristig eine Alternative benötigt wurde. „Planschieber werden immer dort eingesetzt, wo Leistungssteigerungen gefragt sind, ohne Einbußen an Genauigkeit und Lebensdauer hinnehmen zu müssen. Die bislang bei HK-CON eingesetzte Variante eines Mitbewerbers erfüllte diese Kriterien nicht zu genüge, darum schlug ich unseren KOMdrive PKE 101 vor – einen Einfachschieber in Standard-Ausführung“, erinnert sich Ceratizit-Vertriebsmitarbeiter Christian Tscherney. „Und schon bei den ersten Versuchen konnten wir überzeugende Ergebnisse erzielen“, ergänzt Wingenfeld. Dabei punktete der Plandrehkopf in mehrfacher Hinsicht: „Der KOMdrive ist schon in der einfachen Version dank seiner kompakten Schieber- und Integralbauweise superstabil und massiv gebaut. Mit dem haben wir sofort gute Ergebnisse und höhere Zerspanleistung einfahren können. Aus dieser positiven Erfahrung heraus, setzten wir dann beim nächsten Projekt auf die Deluxe-Variante“. Diese überzeugt u.a. mit einer feineren Verzahnung, um noch genauer justieren zu können.

Eine hohe Einstellpräzision ist bei HK-CON Grundbedingung. Das erfüllen die KOMdrive-Aussteuerwerkzeuge im Standard bereits durch einen Antrieb über eine Großprofil-Schrägverzahnung mit maximalem Überdeckungsgrad. Dabei sind alle gleitenden Teile aus Nitrierstahl mit hoher Oberflächenhärte, guten Gleiteigenschaften und maximalem Umkehrspiel von 10µm gefertigt. Wenn die Zentralschmierung stimmt und kein Crash gefahren wird, halten die Planschieber mehrere Millionen Hübe.

Letztes Jahr befanden sich 16 Planschieber in unterschiedlichen Ausführungen im Einsatz. Neben den PKE-Einfachschiebern verwenden die Hessen die KOMdrive PKD-Doppelschieber, mit denen sich aufgrund ihrer Zwei-Schneidigkeit die Drehzahlen erhöhen und Taktzeiten verkürzen lassen. Als weitere Variante wurden die Einfachschieber mit Unwuchtausgleich KOMdrive PKU getestet. Damit lassen sich selbst bei hohen Drehzahlen perfekt runde Bauteile erzielen.

Vom Rohteil bis in die Versandbox - bei HK-CON werden sämtliche Fertigungsprozesse für ein Bauteil oder eine ganze Bauteilfamilie in einer einzigen Anlage abgebildet.
Vom Rohteil bis in die Versandbox – bei HK-CON werden sämtliche Fertigungsprozesse für ein Bauteil oder eine ganze Bauteilfamilie in einer einzigen Anlage abgebildet.Bild: Ceratizit Deutschland GmbH

Ruckzuck geliefert

Was sich bei den Planschiebern für HK-CON zusätzlich als großer Vorteil herausstellte, war deren schnelle Verfügbarkeit. „Viele Varianten haben wir mittlerweile ständig auf Lager. Statt also wie marktüblich mehrere Wochen darauf zu warten, kommt eine Bestellung bis 19 Uhr in aller Regel schon am darauffolgenden Tag zum Kunden. Und mit unserem neuen Distributionszentrum in Kempten geht das zusätzlich in eine neue Dimension“, unterstreicht Tscherney. Auf einem 50.000qm großen Areal entstand Mitte 2021 ein hochmodernes Logistikzentrum, über das die Aufträge künftig sogar noch effizienter abgewickelt und europaweit ausgeliefert werden können.

Gerüstet für die Zukunft

Anpassungsfähigkeit und Vielseitigkeit haben HK-CON gut durch schwierige Zeiten gebracht. Kein Wunder also, dass schon erste Projekte im Hybrid- und E-Motive-Sektor in den Produktionshallen angekommen sind. „Aktuell haben wir mehrere Projekte für die Batteriebodenfertigung im Aufbau, bei dem wir auch auf Ceratizit-Werkzeuge setzen“, kommentiert Timo Wingenfeld. Und dass dies nicht der letzte Auftrag dieser Art sein wird, ist sich David Reinmold sicher: „Schließlich konzentrieren wir uns im Vertrieb sehr darauf und helfen somit, viele Projekte wieder zurück nach Deutschland zu holen. Denn wenn die Taktzeiten stimmen, werden auch die Kosten wieder wettbewerbsfähig – sogar im globalen Ranking!“
