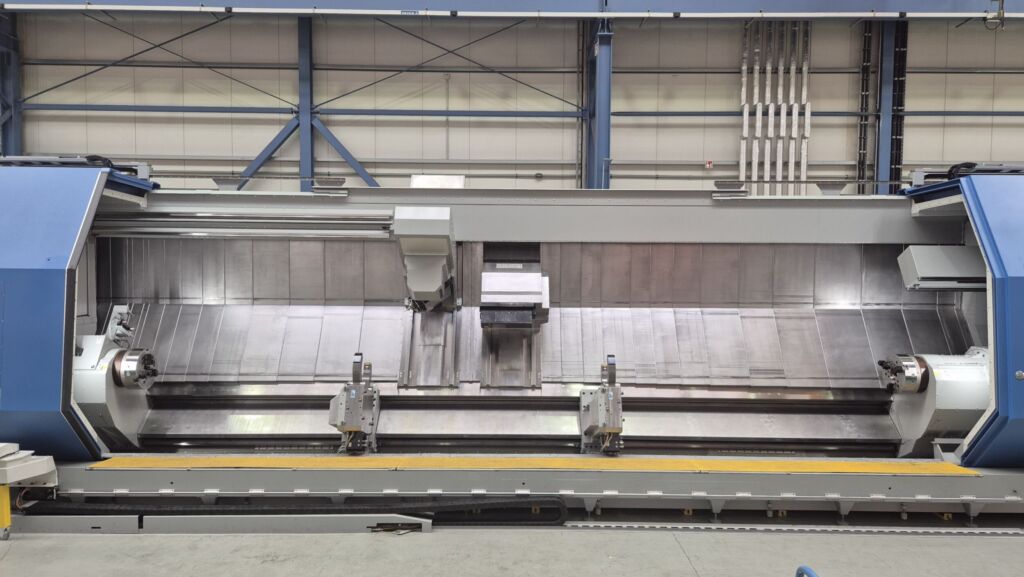

Mit der MC-Baureihe hat Niles-Simmons CNC-Dreh-Fräs-Bearbeitungszentren im Programm, die eine hohe Präzision ermöglichen und flexibel sowie anpassungsfähig sind. Der Schlittenantrieb von Redex, ein spielfreier Zahnstangenantrieb mit zwei gegeneinander vorgespannten Planetengetrieben, hilft dabei. Dieser ermöglicht schnelle Bearbeitungsprozesse von großen Bauteilen. Die maximale Verfahrgeschwindigkeit beträgt 30m/min bei einer Beschleunigung von 3m/s² und einer bewegten Masse bis 4.500kg. Je nach Ausführung kann die Maschine dabei eine Vorschubkraft bis 30.000N erreichen.
Carsten Hirche, Projektverantwortlicher für die Baureihe N40/N50/N60 bei Niles-Simmons, sagt: „Die Ansprüche – die auch erfüllt werden – sind sehr hoch. Die Maschine muss auch bei hohen Kräften und Beschleunigungen höchste Präzision und Spielfreiheit gewährleisten.“ Es werden Wiederholgenauigkeiten im µm-Bereich erreicht, die komplette Teilegenauigkeit kann bis zu +/- 2µm betragen.
Warum fiel die Wahl unter diesen Umständen auf die DRP2-Baureihe von Redex? „Entscheidend waren die Themen Kraftübertragung, Schwingungsverhalten, Genauigkeit sowie die bauraumoptimierte Integration in das Maschinenkonzept“, so Hirche.
Bei den DRP-Antrieben handelt es sich um zwei Planetengetriebe, die in einem verdrehsteifen Monoblock zusammengefasst sind. Zwei integrierte Abtriebsritzel greifen in die Zahnstange ein und bewirken über die elektrische Verspannung der Motoren die gewünschte Vorspannung des Ritzel-Zahnstangen-Antriebs, um ein präzises und spielfreies Verfahren des Antriebs zu ermöglichen.
