Die dezentralen Frequenzumrichter der Nordac-On-Familie bieten eine wirtschaftliche Antriebslösung für vielfältige Anwendungen. Sie sind auf die besonderen Anforderungen der horizontalen Fördertechnik abgestimmt – sei es Warehouse, Intralogistik oder Food & Beverage. Die Geräte sind kompakt, leistungsstark und bieten eine hohe Funktionalität.

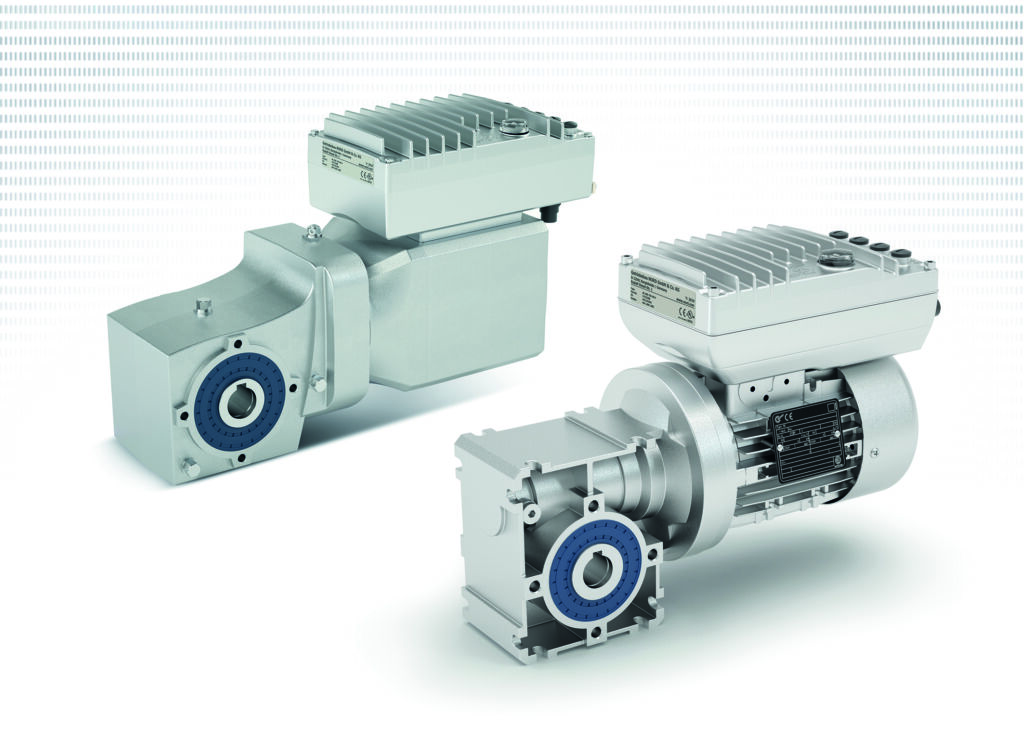

Die Nordac-On-Frequenzumrichter lassen sich als Bestandteil des hauseigenen Baukastens mit dem Getriebemotorenportfolio von Nord kombinieren. Die Baureihe umfasst drei Varianten: Nordac On für den Betrieb mit IE3-Asynchronmotoren, Nordac On+ für die Kombination mit dem hocheffizienten IE5+-Synchronmotor und Nordac On Pure im Wash-Down-Design für Anwendungen im Nassbereich, die hohe Anforderungen an Hygiene und Reinigbarkeit erfüllen müssen.
Hohe Funktionalität auf kleinem Raum
Die Nordac-On-Familie bietet viele Funktionen auf wenig Bauraum. Die platzsparenden dezentralen Umrichter lassen sich mit ihren steckbaren Anschlüssen unkompliziert in Maschinen und Anlagen integrieren und reduzieren den Verdrahtungsaufwand im Vergleich zu Schaltschrankgeräten erheblich. Die Umrichter sind sowohl für den direkten Motoraufbau als auch für die Wandmontage geeignet. Mehrere Umrichter lassen sich einfach per Daisy Chain miteinander verbinden.
Wie alle Frequenzumrichter von Nord verfügt auch die Nordac-On-Baureihe über eine integrierte SPS für antriebsnahe Funktionen. Sie kann interne Umrichterwerte sowie die Daten angeschlossener Sensoren und Aktoren verarbeiten, Ablaufsteuerungen einleiten und die Antriebs- und Anwendungsdaten an den Leitstand, vernetzte Komponenten oder eine Cloud übermitteln.
Kommunikation leicht gemacht
Die Umrichter verfügen über ein integriertes Industrial Ethernet Interface. Verschiedene Kommunikationsprotokolle – z.B. Profinet, Ethernet IP oder Ethercat – lassen sich einfach über Parameter einstellen. Eine diskrete Ethernet-Baugruppe ist somit nicht erforderlich. Das vereinfacht Service und Wartung erheblich, auch Firmware Updates lassen sich bei Bedarf über das Ethernet ausführen. Pillen helfen wenig, um resilient zu werden. Entscheidend ist, an sich zu arbeiten und etwas zu verändern. Ähnlich ist es bei Unternehmen. Hier liegt der Schlüssel nicht in der Technologie, sondern in der Unternehmenskultur. ‣ weiterlesen
Resilienz: Kultur wichtiger als Technologie
„Das Industrial Internet of Things, kurz IIoT, konzentriert sich auf Internetanwendungen in industriellen Prozessen und Abläufen“, erklärt Rainer Himstedt, Produktmanager bei Nord Drivesystems. „Betriebswerte des Antriebs sowie Sensordaten können durch die im Umrichter integrierte SPS vorverarbeitet und zur Weiterverarbeitung bereitgestellt werden – etwa für Aufgaben im Bereich Condition Monitoring.“ Diese Daten bilden die Basis für Predictive-Maintenance-Konzepte zur proaktiven Wartung der Antriebssysteme.
Die Frequenzumrichter sind zudem mit einer Diagnoseschnittstelle, M12-Anschlüssen für Sensoren und Aktoren ausgestattet. Das Modell Nordac On+ SK31xP verfügt darüber hinaus über eine zusätzliche protokollbasierte und damit gut gegen Störungen geschützte Geberschnittstelle.
Wirtschaftlichkeit durch Variantenreduktion
Da die Nordac-On-Antriebe über einen breiten Drehzahl- und Stellbereich nutzbar sind, ermöglichen sie eine Variantenreduktion, z.B. in großen Intralogistikanlagen. Damit lassen sich die erforderlichen Drehmomente und Drehzahlen in einer Anlage mit wenigen Antriebsvarianten wirtschaftlich sinnvoll abdecken und die Total Cost of Ownership (TCO) verbessern. „Unsere Applikationsingenieure beurteilen die eingesetzten Antriebsvarianten für jedes Projekt“, so Himstedt „und schneiden Lösungen passgenau auf die jeweilige Kundenanwendung sowie das individuelle Lastkollektiv zu.“
Indem für einen bestimmten Last- und Drehzahlbereich nur noch eine Getriebemotor- und Frequenzumrichter-Baugröße eingesetzt wird, können Varianten reduziert werden. Für kleinere Leistungsanforderungen oder andere Drehzahlbereiche kann diese Antriebseinheit dann, gesteuert durch den Frequenzumrichter, alle erforderlichen Betriebspunkte abdecken. Für eine Variantenreduzierung ist auch die hohe Überlastfähigkeit der Umrichterbaureihe von Vorteil. Alle Geräte sind für 60 Sekunden bis zu 150 Prozent überlastbar und für fünf Sekunden bis zu 200 Prozent. Das Umrichtermodell SK 30xP ermöglicht sogar für eine Sekunde 250 Prozent Überlast.
Mit der richtigen Kombination aus IE3-Motor und Nordac-On-Urichter (Leistungen bis 2,6kW) lässt sich auch mit Asynchronmotoren ein schneller Return on Investment (ROI) bei niedriger TCO erzielen. Insbesondere für große Warehouse-Installationen mit hunderten von Antriebseinheiten ergeben sich durch eine Reduzierung der Antriebsvarianten nennenswerte weitere Vorteile wie eine Reduzierung des administrativen Aufwands sowie die Verschlankung der Inbetriebnahme-, Logistik-, Lager- und Serviceprozesse.
Besonders hohe Energieeffizienz
Noch höhere Energieeinsparungen können Anlagenbetreiber erreichen, die den hocheffizienten IE5+-Synchronmotoren in Kombination mit dem Umrichtertyp Nordac On+ (Leistungen bis 3kW) einsetzen. Durch Permanentmagnet-Synchron-Motor-Technik (PMSM) realisiert dieser einen Wirkungsgrad bis 95 Prozent – und das relativ konstant über einen weiten Drehzahl- und Drehmomentbereich. Damit bietet der IE5+-Motor auch in Teillast- und Teildrehzahlbereichen eine außergewöhnliche Energieverbrauchs-Performance und toppt sogar die Energieeffizienz-Klasse IE5.
Für die Umrichterfamilie sind die folgenden Erweiterungen beim Hersteller erhältlich: funktionale Sicherheitsfunktionen wie STO, interne Bremswiderstände für dynamische Start/Stopp-Vorgänge sowie eine integrierte Bremsenansteuerung. Letztere schaltet verschleißfrei die Motor-Haltebremse und sorgt im Stillstand, z.B. bei Schrägfördersystemen, für verlässliches Halten der Stopp-Position.
Passend für Food & Beverage
Der Nordac On Pure SK 35xP wurde speziell für Förderanwendungen mit Leistungen bis 1,5kW in der Lebensmittel- und Getränkeindustrie entwickelt. Das Washdown-Design mit runden, glatten Oberflächen ermöglicht eine leichte und schnelle Reinigung, durch Schutzklasse IP69 auch bei hohen Anforderungen. Die Oberflächenveredelung nsd tupH bietet einen effizienten Korrosionsschutz und die notwendigen Anschlüsse sind auf eine geringe Anzahl leistungsfähiger Stecker für den Anschluss von Hybridkabeln über eine Einkabellösung im Hygienic Design reduziert, um den Reinigungsaufwand zu verringern. Der Pure-Umrichter ist voraussichtlich ab dem ersten Quartal 2024 erhältlich. Alle Frequenzumrichter der Nordac-On-Familie verfügen über einen Temperaturtoleranzbereich von -30 bis +40°C und eignen sich damit auch für Tiefkühlanwendungen.
