Funk-Messtastersystem der neuen Generation

Das weltweit operierende Engineering- und Technologieunternehmen Renishaw wird sein neuestes, mit Funkübertragung arbeitendes Messsystem für Werkzeugmaschinen auf der Emo Mailand 2021 vorstellen. Dieses System der nächsten Generation wird eine von vielen von Renishaw präsentierten Prozessregelungslösungen für die intelligente Fertigung sein, die Produktionskapazitäten in vielen Branchen steigern können.

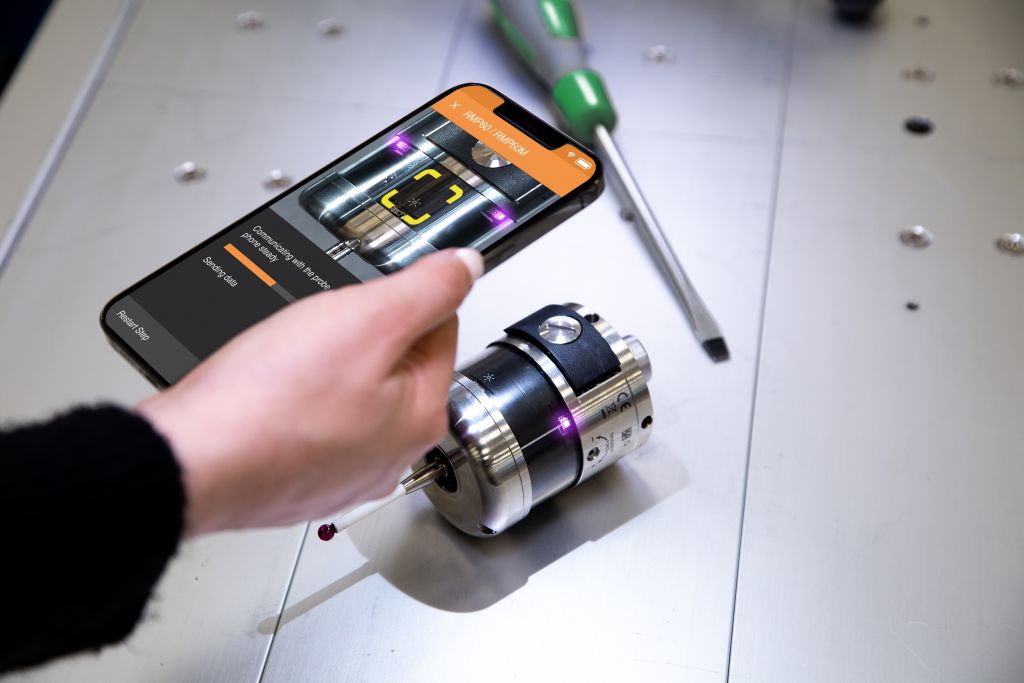

Messtasterkonfiguration mit der Messtastereinricht-App
Messtasterkonfiguration mit der Messtastereinricht-AppBild: Renishaw GmbH

Das neue System umfasst ein besonders kompaktes RMI-QE Funkinterface mit einem aktualisierten Kommunikationsprotokoll und wartet mit wesentlichen Verbesserungen auf, die die gesamte Baureihe an marktführenden Funkmesstastern betreffen. Durch die neuen Optimierungen werden eine erheblich längere Batterielebensdauer, eine vereinfachte Einrichtung sowie eine Ferndiagnosemöglichkeit bei allen Funkmesstastern geboten.

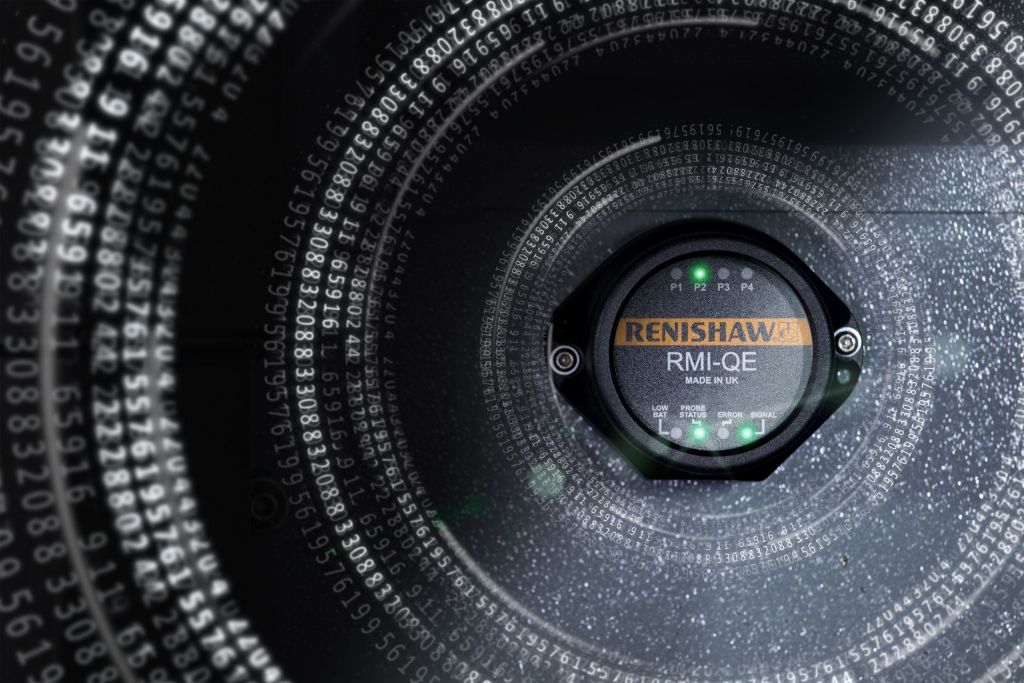

RMI-QE Funk-Interface
RMI-QE Funk-InterfaceBild: Renishaw GmbH

Vernetztes Interface für eine digitale Zukunft

Das in der Bearbeitungsumgebung untergebrachte RMI-QE Interface verfügt über ein aktualisiertes Kommunikationsprotokoll und ist zukunftssicher, denn es bietet Unterstützung für eine neue Generation von Sensoren und intelligenten Geräten von Renishaw. Das selbst in enorm ausgelasteten Funkumgebungen robust und zuverlässig arbeitende RMI-QE nutzt eine aktualisierte Version von Renishaws industrieerprobter Funksignalübertragung mittels Frequenzsprungverfahren FHSS (Frequency Hopping Spread Spectrum) im 2,4-GHz-Bereich und entspricht weiterhin Funkvorschriften weltweit. Das System eignet sich für Anwendungen, bei denen die Sichtverbindung zwischen Messtaster und Empfänger nicht gewährleistet werden kann – beispielsweise bei 5-Achsen-, Multitasking- und Dreh-/Fräsmaschinen. Außerdem erlaubt es den Einsatz von bis zu vier voneinander unabhängigen Werkzeugmesstastern oder Spindelmesstastern auf derselben CNC-Maschine; das ist bei Bearbeitungszentren mit Drehtischen oder Doppelpaletten ideal. Die kompakte Bauweise bietet vielfältige flexible Montagemöglichkeiten. Auch eine volle Abwärtskompatibilität ist vorgesehen, um die Umrüstung von älteren RMI-Q Interface-Einheiten zu vereinfachen.

Benutzerfreundliche App

Der Benutzer konnte schon immer die Einstellungen des Funkmesstasters von Renishaw manuell konfigurieren, um sie an die Betriebsbedingungen seiner Maschine anzupassen – was bei Anwendungen mit starken Vibrationen und hohen Geschwindigkeiten extrem nützlich ist. Dieser Vorgang ist jetzt noch einmal viel einfacher mit Opti-Logic – und über die neue Messtaster-App steuerbar. Mithilfe eines Smartphones lassen sich so die Messtastereinstellungen konfiguieren. Auswählbare, auf dem Smartphone-Display angezeigte Optionen werden über eine Zwei-Wege-Kommunikation an den Messtaster übertragen. Dadurch wird nicht nur der Konfigurationsvorgang erheblich vereinfacht, sondern auch die Ferndiagnose über gängige Anwendungen wie E-Mail, iMessage (eine Marke von Apple Inc.), WhatsApp, Line und WeChat ermöglicht.

400 Prozent längere Batterielebensdauer

Durch Verbesserungen der Messtasterelektronik und Funkübertragung wird eine um bis zu 400 Prozent längere Batterielebensdauer erzielt, die beim Einsatz mit dem RMI-QE eine branchenführende Batterielebensdauer von bis zu 5 Jahren bei typischer Nutzung ergibt. Doch wie Dr. Jan Linnenbürger (Geschäftsbereich Werkzeugmaschinenprodukte) erklärt, geht es bei dieser Konstruktionsänderung um mehr als nur die Verbesserung der Batterielebensdauer: „Wir sind sehr stolz auf die technologischen Fortschritte, die dieses System der nächsten Generation bietet. Ebenso tragen wir zur Verbesserung der Umwelteffizienz unserer Produkte bei. Mit den hier gezeigten Verbesserungen der Batterielebensdauer und den jüngsten Verbesserungen unserer mit optischer Signalübertragung arbeitenden Messtaster OMP402 und OSP60 verfolgen wir das Ziel, die durch unsere Produkte verursachten Verbrauch zu minimieren.“
