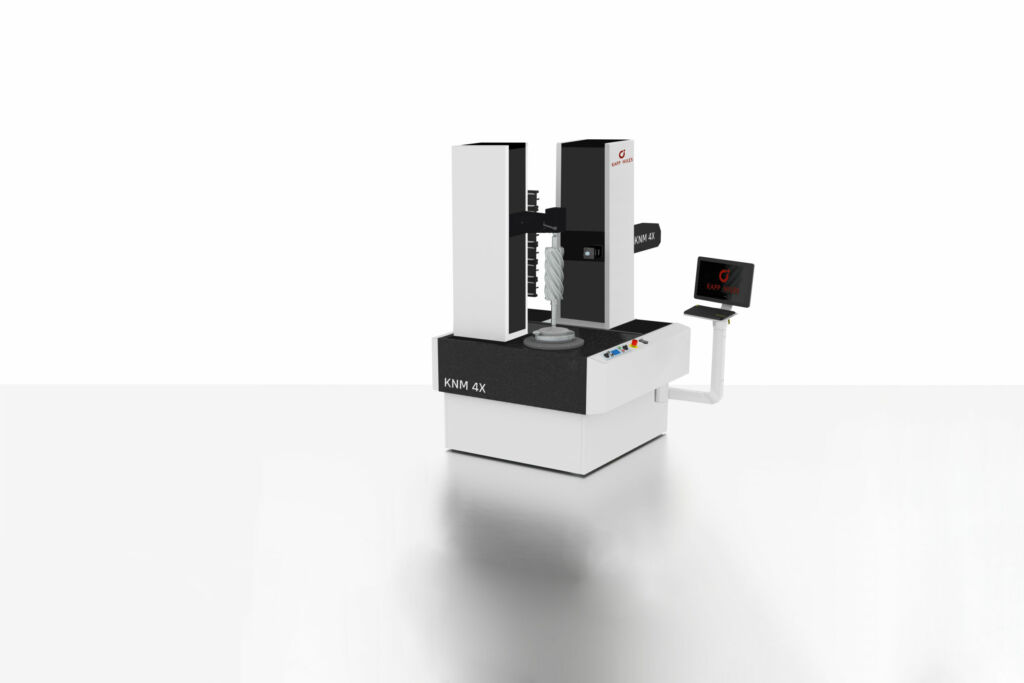

Die analytische Messmaschine KNM 4X von Kapp Niles ist konzipiert zur präzisen Messung von Verzahnungen, Verzahnungswerkzeugen und weiteren rotationssymmetrischen Werkstücken bis 450mm Durchmesser. Alle Führungen und die Basisplatten aus Granit sind extrem langzeitstabil und besitzen identisch niedrige Ausdehnungskoeffizienten; das macht die Maschine unanfällig für Temperaturschwankungen. Luftlager mit Notlaufeigenschaften gewährleisten hochgenaue und verschleißfreie Führungen ohne kurzwellige Fehler. Luftfederelemente unter den Basisplatten schirmen Erschütterungen und Vibrationen sicher ab: separate Fundamente erübrigen sich somit. Eisenlose Linear- und Torquemotoren der Rundtische garantieren ausgezeichnete Positionsgenauigkeiten und Bahntreue. Trotz kompaktem Design gewährleisten großzügige Verfahrbereiche für jedes Profil eine tangentiale Wälzbewegung zum Grundkreis. Je nach Anforderung lassen sich unterschiedliche scannende Tastsysteme einsetzen. Der Schaltschrank ist frei aufstellbar.
