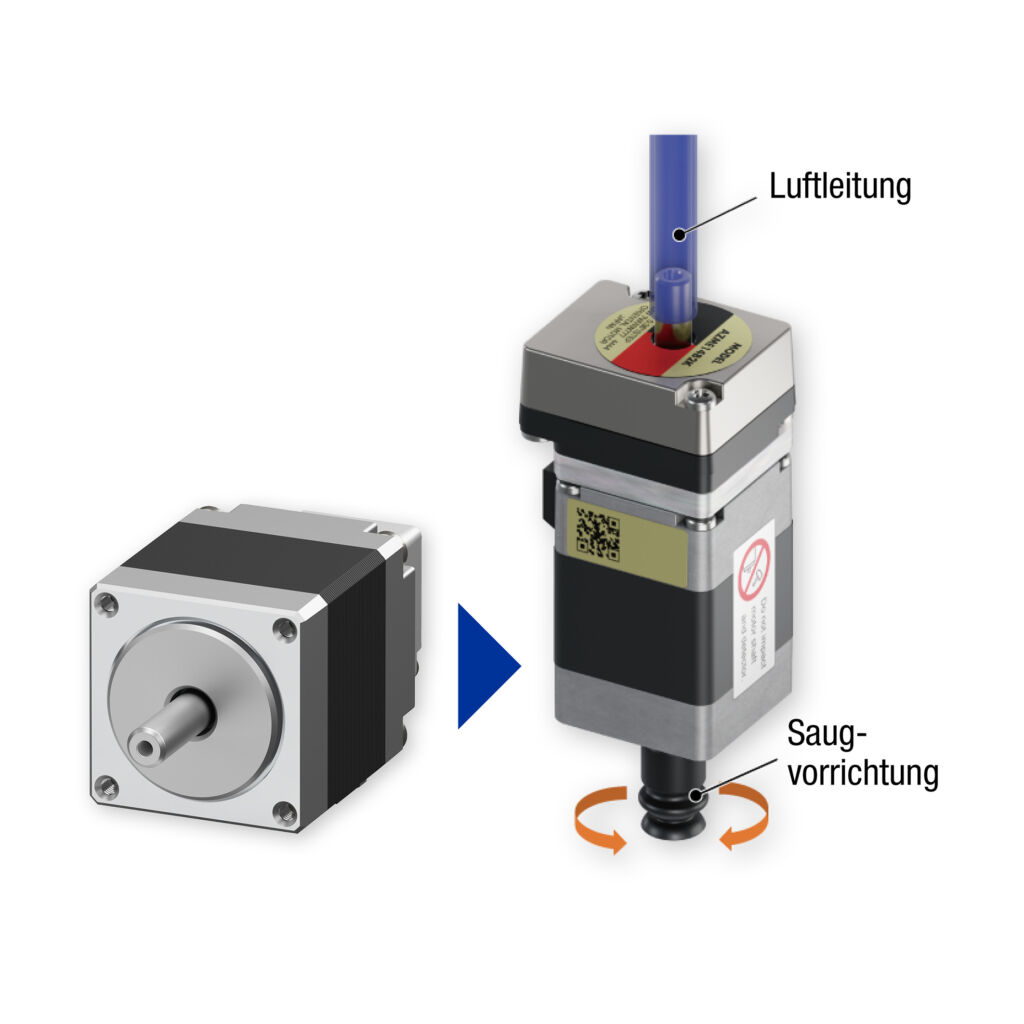

Die Hohlwellen-Schrittmotoren der AZ-Familie von Oriental Motor mit Rahmengrößen von 20 und 28mm eignen sich besonders für Anwendungen, bei denen geringes Gewicht, Bauraumoptimierung und eine hohe Positioniergenauigkeit gefordert sind. Die AZ Hollow Shaft haben eine integrierte Motorhohlwelle mit 2mm-Durchmesser, was eine direkte Anbindung von Vakuumschläuchen ermöglicht. Damit reduziert sich nicht nur der konstruktive Aufwand, sondern auch die Komplexität in der Anwendung. Vor allem bei der präzisen Positionierung und Rotation von Kleinstbauteilen in Pick&Place-Systemen bietet diese Lösung Vorteile – sowohl funktional als auch hinsichtlich des Platzbedarfs und der Montagezeit.
Der batterielose Absolutwertgeber mit magnetischem Messprinzip macht externe Referenzsensoren überflüssig und ermöglicht eine kompakte Bauweise ohne Funktionseinbußen. Zudem kann der Motor jetzt auch mit einer 48VDC-Versorgung betrieben werden: So wird bei reduzierter Wärmeentwicklung ein höheres Drehmoment im oberen Drehzahlbereich erreicht. Für die Kommunikation des AZ Hollow Shaft mit der übergeordneten Steuerung stehen verschiedene Treibervarianten zur Verfügung, die gängige Feldbusprotokolle wie Profinet, Ethercat oder Ethernet/IP unterstützen.
