Roboter erobern zunehmend die Qualitätssicherung und werden zum entscheidenden Element in der automatisierten Mess- und Prüftechnik. Dabei spielen verschiedene Trends und Herausforderungen eine Rolle: darunter der Fachkräftemangel, die steigenden Anforderungen an eine 100% QS-Kontrolle und die fortschreitende Digitalisierung. Bediener verfügen heute nicht zwangsläufig immer über spezifisches Fachwissen in der Messtechnik oder Programmierkenntnisse für Roboter. Systeme, wie z.B. die vollautomatische Messzelle Presto, sind daher Nutzer-unabhängig und ermöglichen eine einfache Bedienung.
1,2 Millionen Punkte pro Sekunde

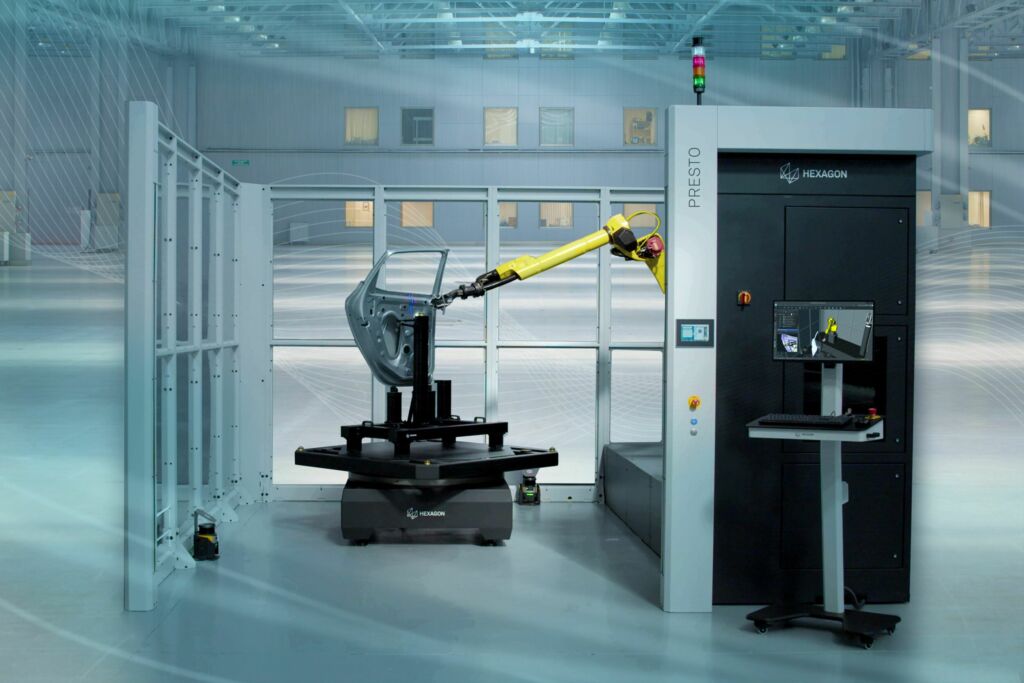

Die Roboterzelle von Hexagon ist ein Beispiel für eine standardisierte Lösung, die vielfältige Anforderungen in der Qualitätssicherung erfüllt. Kunden aus verschiedenen Branchen können von der schlüsselfertigen Lösung profitieren, da sie in kurzer Zeit aufgebaut und betriebsbereit ist. Die Modularität der eingesetzten Komponenten, darunter Messtechnik, Roboter, Sicherheitstechnik und Software, ermöglicht die Anpassung an nahezu jede Kundenanforderung. Eine wichtige Anwendung der automatisierten Messtechnik liegt in der robotergestützten Erfassung von großen Bauteilen und der schnellen Analyse zur Kontrolle von Oberflächen und Prüfmerkmalen. Presto ermöglicht eine 100% Erfassung von Bauteilen, um einen Vergleich zwischen realen Messdaten und virtuellen CAD-Daten zu erstellen. Die Präzision der Messungen wird durch den absolut messenden Absolute Tracker AT960 sichergestellt. In Kombination mit dem Absolute Scanner AS1 erfasst die Messzelle 1,2 Millionen Punkte pro Sekunde, unabhängig von der Oberfläche.
Das System erfordert keine spezielle Vorbereitung eines Teils für die Inspektion und auch keine anschließende Reinigung. Die automatisierte Roboterzelle lässt sich schnell und einfach einrichten, sodass die Gesamtzeit für die Inspektion eines Teils, z.B. einer Autotür, bis zur Hälfte reduziert werden kann. Außerdem verarbeitet die Zelle Daten in Echtzeit und stellt so sicher, dass Ingenieure schnell auf die Informationen zugreifen und mit dem digitalen Zwilling vergleichen können und nicht auf die Nachbearbeitung der Daten warten müssen, nachdem ein Teil gescannt wurde. Mit einem digitalen Zwilling der Zelle kann das System zudem vollständig offline programmiert werden. Dadurch kann während die Zelle umprogrammiert wird, weiter gemessen werden. Im Zuge einer Smart-Factory-Potenzialanalyse für ihren Kunden KSB identifizierte die Managementberatung NEONEX Opti mierungschancen bei der Beschaffung der Lieferantendokumentation sowie der Erstellung von Unterlagen zur Qualitätsprüfung entlang der Supply-Chain. ‣ weiterlesen
Signifikante Ressourceneinsparung bei Pumpenhersteller KSB
NEONEX, Fabasoft Approve & KSB: „Win-win-win-Situation“ durch starke Partnerschaft
Signifikante Ressourceneinsparung bei Pumpenhersteller KSB
Software für QS und Roboterpfad

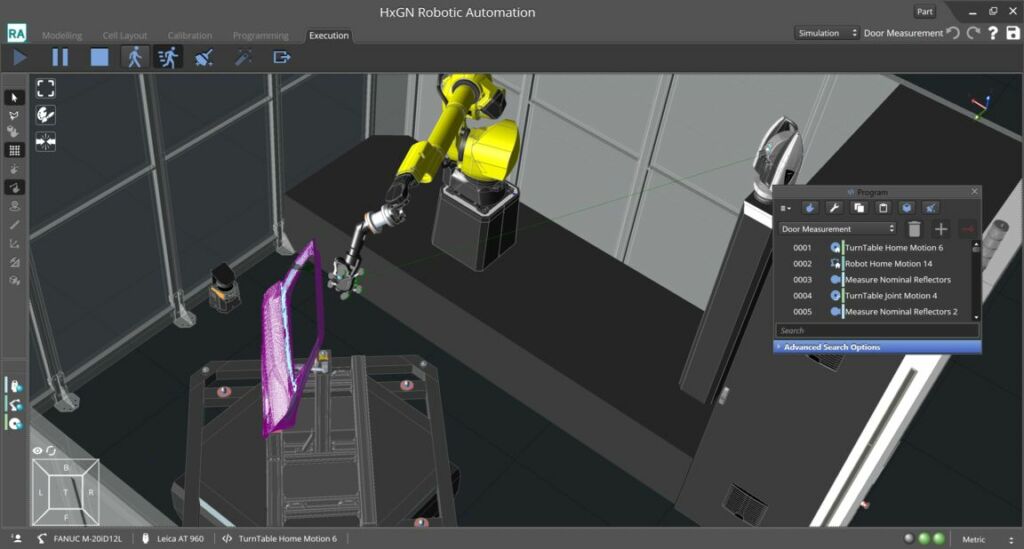

Presto bietet darüber hinaus eine leichte Programmierung und Bedienbarkeit. Die Bedienung des Roboters erfolgt ausschließlich über die Software Robotic Automation von Hexagon. Die Programme für die Qualitätskontrolle können einfach am Büroarbeitsplatz erstellt werden und der Roboterpfad wird automatisch auf der Grundlage eines CAD-Modells und eines Prüfmerkmalsplan geplant. Dadurch können auch Mitarbeitende ohne spezifische Kenntnisse in der Messtechnik oder Roboterprogrammierung die Mess- und Prüfabläufe vorbereiten. Anschließend werden diese Abläufe auf die Messzellen aufgespielt und ein Anwender ohne spezielle Kenntnisse kann das Messprogramm starten. Vollautomatisch kann der Start auch durch einen externen Trigger einer übergeordneten Instanz erfolgen und so die Verantwortung vom Anwender nehmen.
Flexible Messtechnik für alle Branchen
Insbesondere die Automobilbranche profitiert in unsicheren Zeiten am Markt durch die Integration von moderner 3D-Scanning- und Positionierungstechnologie. Denn Hersteller können es sich nicht erlauben, auf einen Anwendungsfall spezifizierte Messtechnik zu setzen, sondern müssen sich die Flexibilität erhalten, auch unterschiedliche Produkte und Bauteile mit ein und derselben standardisierten Messtechnologie zu vermessen. Mit moderner Messtechnik wie Presto passt das Unternehmen die Qualitätskontrolle an eine dynamische, unvorhersehbare Zeit an und ermöglicht die rentable Produktion – auch von kleinen Serien. Auch andere Branchen wie Luftfahrt und Windenergie nutzen automatisierte Messtechnik, um neben der Inspektion von Bauteilen auch die Kontrolle von Fügeprozesse mit Robotern durchzuführen.
