Triebstocksystem für freies Maschinendesign

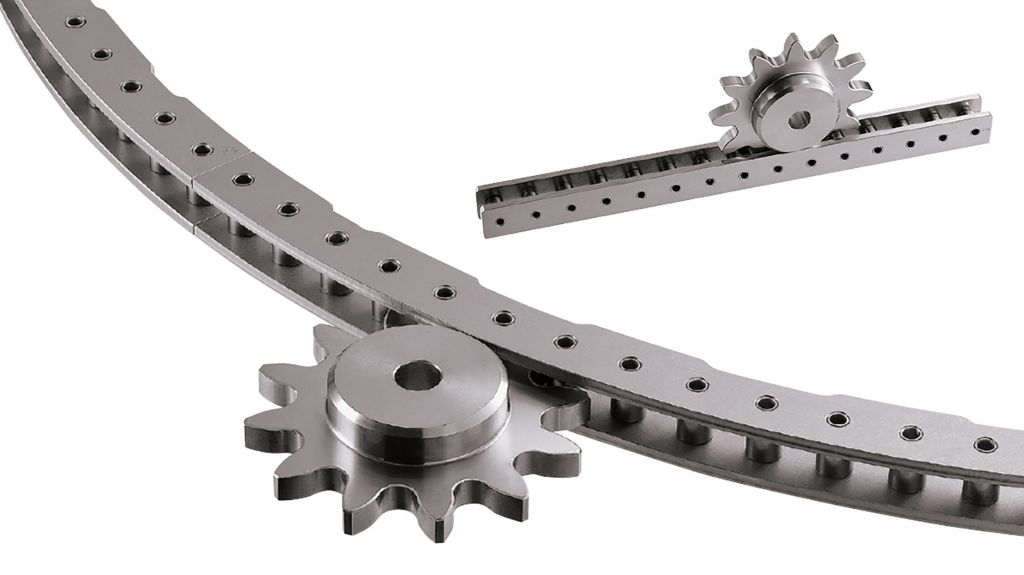

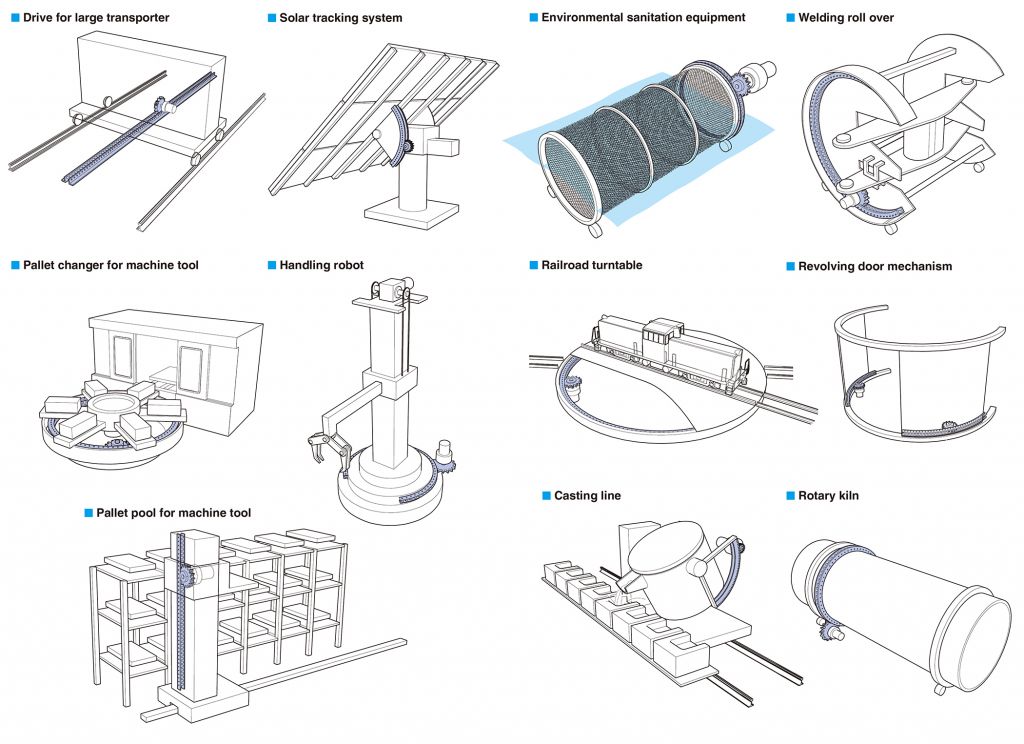

Das neue Triebstocksystem von Tsubaki ist eine Übertragungseinheit, die das Getriebe ersetzen soll. Mit ihm lassen sich die möglichen Konfigurationen von Linearantrieb oder Rotationsantrieb erweitern. Im Vergleich zu Antrieben mit großen Zahnrädern bietet der flexible Triebstockantrieb eine hohe Tangentialkraft und ein hohes Übertragungsmoment. Damit eignet er sich für industrielle Einsätze wie in Industrierobotern, Werkzeugmaschinen, in der metallverarbeitenden Industrie sowie für Infrastruktur und Schienenfahrzeuge. Die neue Antriebseinheit verfügt über ein Ritzel, welches mit einem Triebstockrad oder einem Triebstock kombiniert wird. Beide bestehen aus zwei Ringen bzw. Stangen, die über Bolzen verbunden sind. Das spezielle Zahnmuster des Ritzels greift ständig in das Triebstockrad oder den Triebstock ein. So ermöglicht es eine reibungslose Bewegung. Eine Evolventen-Verzahnung stellt sicher, dass sich das Ritzel schlupffrei über die Bolzen bewegt. Die gehärteten Zähne sorgen für eine hohe Haltbarkeit im Betrieb. Diese inhärenten Eigenschaften bieten eine außergewöhnliche Tragfähigkeit und ein großes Übertragungsdrehmoment. Damit eignet sich das Triebstocksystem auch für Heavy-Duty-Anwendungen. Die Kosten solcher Triebstocksysteme sind insbesondere in größeren Ausführungen wettbewerbsfähig zu Zahnradsätzen. Das Übersetzungsverhältnis lässt sich im Vergleich zu den Kettenrad- und Rollenketten-Antrieben mit ihren hohen Last- oder Drehmomentkapazitäten zu kostengünstig erhöhen. Im Gegensatz zu Rollenketten muss beim Triebstocksystem aber keine Spannung eingestellt werden. Der Konstrukteur hat beim Einsatz der Triebstocksysteme eine hohe Designfreiheit. Dank der optimierten Bolzen und Zahnradelemente kann er Raddurchmesser oder Zahnstangenlänge frei bestimmen. Auf Basis eines Modulbaukastens lassen sich die Größe oder Komplexität des Antriebs nahtlos erhöhen und eine kompakte Konstruktion realisieren. Die flexibel zusammenstellbaren Triebstocksysteme machen vielseitigste Anwendungen möglich wie den Einsatz in Schwerlasttransportern, Industrieöfen, Umweltsanierungsanlagen, Schweißrollen, Bahndrehscheiben, Karusselltüren, Gießereistraßen, Rohöfen, Großtransportern, Solarpaneln, Handhabungsrobotern oder Palettentechnik für Werkzeugmaschinen.
