Kräfte misst man mit einem Kraftsensor, ist doch klar. Oder? Tatsächlich ist das nicht so offensichtlich, wie es auf den ersten Blick scheint. Denn Dehnungssensoren können in vielen Fällen eine intelligente Alternative zur konventionellen Kraftmessung sein. Gerade bei großen Kräften sind sie oft die kosteneffizientere und leichter integrierbare Alternative. Im Folgenden wird erklärt, wie eine Dehnungsmessung funktioniert, in welchen Bereichen sie eine interessante Alternative zu Kraftsensoren sind und wo die Vorteile liegen.
Kraftmessung mit Kraftsensoren
Kraftmessung ist in vielen industriellen Anwendungen eine gängige Methode, um Maschinen und Anlagen zu überwachen. Kraftsensoren messen den Pressdruck in der Blechbearbeitung, die Belastung der Lager an Förderanlagen, die Kräfte zwischen Walzen und vieles mehr. Für zahlreiche Anwendungen sind Kraftsensoren die richtige Lösung. Bei höheren Kräften ab 10.000N, die auch größere und teurere Kraftsensoren erfordern, können aber Dehnungssensoren aus verschiedenen Gründen die bessere Wahl sein.
Dehnungsmessung als Alternative

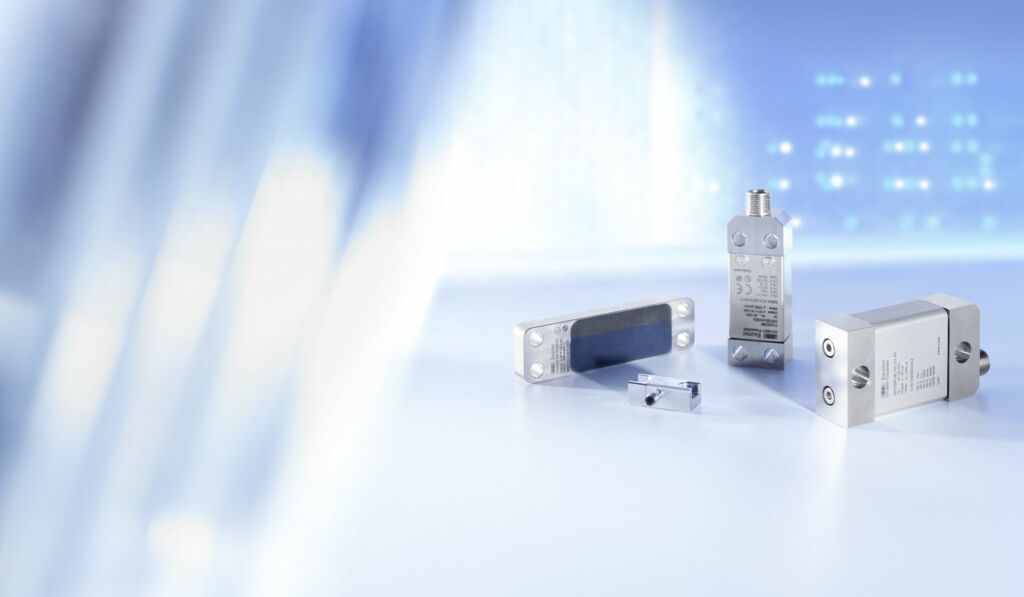

Im Gegensatz zu Kraftsensoren, die man direkt in den Kraftfluss installieren muss, sind Dehnungssensoren einfach an dem beanspruchten Maschinenteil montiert. Der Sensor ermittelt also nicht die direkt einwirkende Kraft, sondern erfasst die Verformungen, die bei der Belastung einer Maschinenstruktur auftreten. Dabei misst er die Dehnung zwischen den Aufschraubflächen. Aus dieser kann die Kraft abgeleitet werden, da die beiden Größen proportional zueinander sind. Bei großen Kräften verschaffen die kompakten und schnell installierten Dehnungssensoren Anwendern zahlreiche Vorteile. Die aufschraubbaren Dehnungssensoren von Baumer sind einfach zu montieren und können kleinste Dehnungen im Mikrometerbereich abgreifen. Sie werden mit Standardschrauben auf dem Bauteil fixiert und sind nach der Installation sofort einsatzbereit.
Zahlreiche Einsatzmöglichkeiten
Wo können Dehnungssensoren wie der DST53/76 konventionelle Kraftsensoren ersetzen oder Kraftmessung überhaupt erst ermöglichen? Die Anwendungsmöglichkeiten gehen weit über den Werkzeugmaschinen- und Anlagenbau hinaus und erstrecken sich über zahlreiche Branchen und Applikationsbereiche. Dehnungssensoren liefern beispielsweise bei der Regelung der Haltekraft, der Prozessüberwachung oder der Blechdickenmessung schnell aussagekräftige Messergebnisse. Dank der miniaturisierten Bauform ermöglicht der DST20 die Messung von großen Kräften selbst bei limitierten Platzverhältnissen.
Hier einige Beispiele, bei denen mit Dehnungssensoren von Baumer Kräfte smart und präzise gemessen werden: Im Zuge einer Smart-Factory-Potenzialanalyse für ihren Kunden KSB identifizierte die Managementberatung NEONEX Opti mierungschancen bei der Beschaffung der Lieferantendokumentation sowie der Erstellung von Unterlagen zur Qualitätsprüfung entlang der Supply-Chain. ‣ weiterlesen
Signifikante Ressourceneinsparung bei Pumpenhersteller KSB
NEONEX, Fabasoft Approve & KSB: „Win-win-win-Situation“ durch starke Partnerschaft
Signifikante Ressourceneinsparung bei Pumpenhersteller KSB
- Der Biegeprozess kann mit Dehnungssensoren überwacht und zu Qualitätszwecken protokolliert werden.
- Die Stanzkraft überwachen Dehnungssensoren, um frühzeitig eine Abnutzung der Form- und Stanzwerkzeuge zu erkennen. Beliebte Anwendungen sind Thermopressen oder Stanz- und Prägemaschinen.
- In Fügeprozessen überwachen Dehnungssensoren kontinuierlich die Kraft, damit die erstellte Verbindung die hohen Anforderungen an Stabilität und Langlebigkeit erfüllt
- Die Anpresskraft stellen Dehnungssensoren fest, zum Beispiel an Schweißzangen für Roboter beim Aluminiumschweißen.
- Zur Werkzeugüberwachung eignen sich die aufgezeichneten Messdaten des Dehnungssensors. Hieran lassen sich Abnutzungen von Komponenten erkennen oder Maximalbelastungen auslesen.
- In Haltevorrichtungen überwachen Dehnungssensoren die Kraft, mit der das Material fixiert wird. Somit kann es mit maximaler Geschwindigkeit bewegt werden, ohne dass es verrutscht oder Abdrücke darauf entstehen.
- Die Lastüberwachung können Dehnungssensoren übernehmen, etwa an führerlosen Gabelstaplern. Sie zeigen an, ob sich die Ladung während der Fahrt ändert.
- Durch Überwachung der Bauteilbelastung vermeiden Dehnungssensoren frühzeitige Ausfälle wegen Überbeanspruchung von Maschinenkomponenten.
- Den optimalen Pressdruck können Dehnungssensoren messen. Eine Anwendung sind Wurst-Abfüllmaschinen. Mit Hilfe von Dehnungssensoren werden die Verschlussclips exakt so stark verpresst, dass sie dichthalten, aber die Wursthaut nicht verletzen.
- Für die Schwingungsdämpfung, etwa bei großen Autobetonpumpen, liefern robuste Dehnungssensoren das Basissignal.
- Bei der automatischen Blechdickenmessung werden mit den hochempfindlichen Dehnungssensoren Abweichungen der Blechdicke detektiert und kompensiert. Der Sensor erkennt exakt den Touch-Down-Punkt, also den Moment, wenn der Werkzeugstempel das Blech berührt und die Biegekraft ansteigt. Das stellt jederzeit die höchstmögliche Winkelgenauigkeit des Werkstückes sicher.
Vorteile Dehnungsmessung gegenüber Kraftmessung

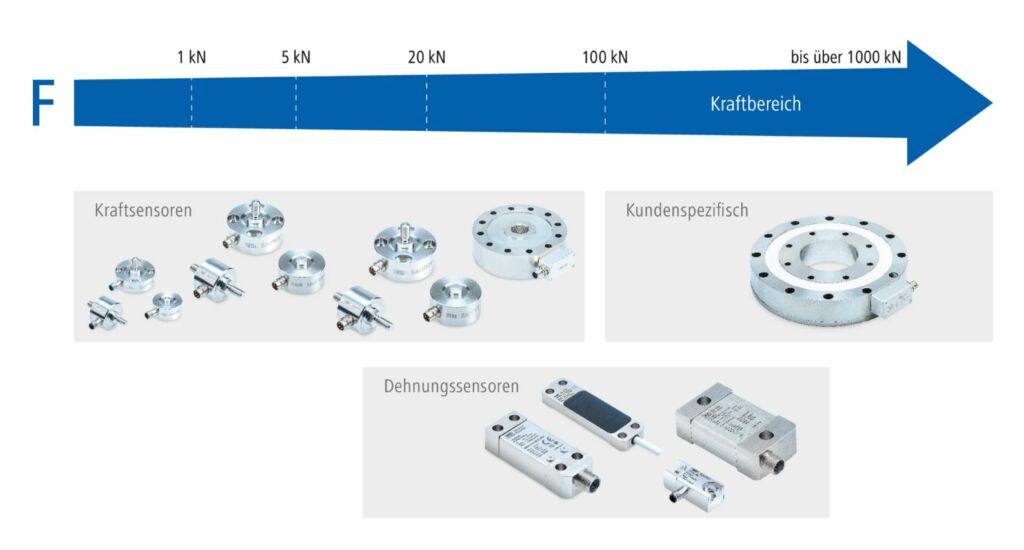

Dehnungssensoren können bei höheren Kraftbereichen und großen Konstruktionen die bessere Wahl sein als Kraftsensoren.
Als wichtigste Vorteile haben sich im Praxisalltag die folgenden Punkte herausgestellt:
- Keine aufwändige Bauteilanpassung: Bei der direkten Kraftmessung muss der Sensor dort sitzen, wo die Kraft einwirkt. Um den Sensor zu integrieren, muss das Bauteil daher aufwendig angepasst werden. Ein aufschraubbarer Dehnungssensor dagegen lässt sich deutlich einfacher integrieren und ist schneller einsatzbereit. Warum? Die Kraft wird nicht direkt im Kraftfluss gemessen, sondern aus der Oberflächendehnung des beanspruchten Maschinenteils ermittelt. Der Dehnungssensor wird einfach ohne weiteren Umbau auf der Oberfläche des entsprechenden Bauteils im Kraftnebenfluss aufgeschraubt.
- Schneller einsatzbereit: Weil ein Dehnungssensor einfach an der passenden Stelle aufgeschraubt wird, ist er schneller einsatzbereit als ein Kraftsensor, der immer Konstruktionsaufwand erfordert.
- Ein Sensor für unterschiedliche Bereiche: Dehnungssensoren decken aufgrund des Messprinzips mit nur einem Sensor unterschiedliche Kraftbereiche ab. Man kann – anders als bei Kraftsensoren – mit dem gleichen Dehnungssensor die Presskraft bei kleinen und großen Pressen messen, obwohl die Kräfte der verschiedenen Pressen deutlich variieren.
- Geringere Kosten: Die Messwerte von Baumer Dehnungssensoren sind so genau wie die von Kraftsensoren. Zugleich können die Kosten von Dehnungssensoren je nach Größe des entsprechenden Kraftsensors deutlich geringer ausfallen. Ab Messwerten von 20kN wird der Sensorkörper des Kraftsensors größer als ein Dehnungssensor. Bei beispielsweise 400kN ist das mechanische Teil um ein mehrfaches teurer als ein Dehnungssensor. Diese sind aufgrund des geringeren Materialaufwands auch ressourcenschonender.
- Langlebigkeit: Dehnungssensoren sind wie Kraftsensoren dauerfest.
- Einfache Funktionstests: Bei bestehenden Maschinen oder neuen Projekten können einfach erste Funktionstests durchgeführt werden für die spätere Serienintegration.
- Im Rahmen des Automatisierungstreffs in Heilbronn findet der Baumer Workshop „Smarte IO-Link Sensoren schnell und einfach parametrieren und integrieren“ statt (17.04.2024, 10:00-16:00 Uhr). Die Veranstaltung richtet sich an Konstrukteure und Maschinenbauer und bietet einen umfangreichen Einblick in die IO-Link Technologie. Die Workshopleiter erläutern anschaulich die Vorteile und zeigen reale Beispiele aus der Praxis. Teilnehmerinnen und Teilnehmer erfahren, wie sie das ganze Potential von smarten IO-Link Sensoren ausschöpfen und so kostbare Zeit sparen.
- Detaillierte Agenda: baumer.automatisierungstreff.com
Smarte Dehnungssensoren
Dehnungssensoren von Baumer liefern nicht nur präzise Messdaten, sondern sind aufgrund der IO-Link Schnittstelle flexibel einsetzbar und bieten weiteren Zusatznutzen:
- Steuerungsanbindung digital direkt über IO-Link oder mit analogen Ausgängen.
- Das Messsignal kann optimal auf die Messaufgabe skaliert werden.
- Bestmögliche Maschinenperformance durch Zusatzfunktionen wie Maximalwertspeicher, Sample&Hold, Filter oder Signal-Komparatoren
- Einfache Inbetriebnahme und Parametrierung mit der PC-basierten Software Sensor Suite
- Auslesbare Zusatzdaten ermöglichen schnelle Diagnose und Zustandsüberwachungen.
