Für Hersteller, die ihre Maschinen auf eine möglichst geringe Aufstellungsfläche hin optimieren, ist darüber hinaus die Kompaktheit des NTP ein wichtiges Merkmal. Das Getriebe – schnell erkennbar am blauen Gehäuse mit umlaufendem Designelement – bietet durch seine platzsparende Baulänge eine besondere Drehmoment- und Leistungsdichte.
Verdrehspiel und Aufnahme externer Kräfte verbessert
Mit dem NTP adressiert Wittenstein Alpha im Markt der Präzisionsgetriebe ein stetig wachsendes Anwendungssegment, das sich der Bedeutung performanter Getriebe durchaus bewusst ist – aus Preisgründen aber eine Lösung zwischen Standard und Highend sucht. Ein Getriebe, das besondere Drehmomentdichte sowie reduziertes Verdrehspiel bietet und dabei höhere externe Kräfte aufnehmen kann als Getriebe für Standardapplikationen, wird von vielen Anwendern im Werkzeug- und Verpackungsmaschinenbau oder auch Herstellern von Handlings- und Automationslösungen als wünschenswert empfunden. Das NTP ist genau das. So wurde für die neue Produktbaureihe eine Abtriebslagerung mit verstärkten Wälzlagern entwickelt, mit der das NTP, verglichen mit dem relevanten Marktstandard, deutlich höhere externe Kräfte kompensieren kann – und neue Freiheitsgrade in der Maschinenkonstruktion eröffnet. Des Weiteren erreicht das Verdrehspiel mit 5arcmin einen Wert, der eine hohe Präzision und Wiederholgenauigkeit beim Positionieren gewährleistet. Für Applikationen, die ein noch geringeres Verdrehspiel oder gar nahezu Nullspiel erfordern, ist dann das Advanced-Line-Getriebe TP+ die richtige Alternative.
Verzahnungskomponenten ‚auf die Zähne gefühlt‘

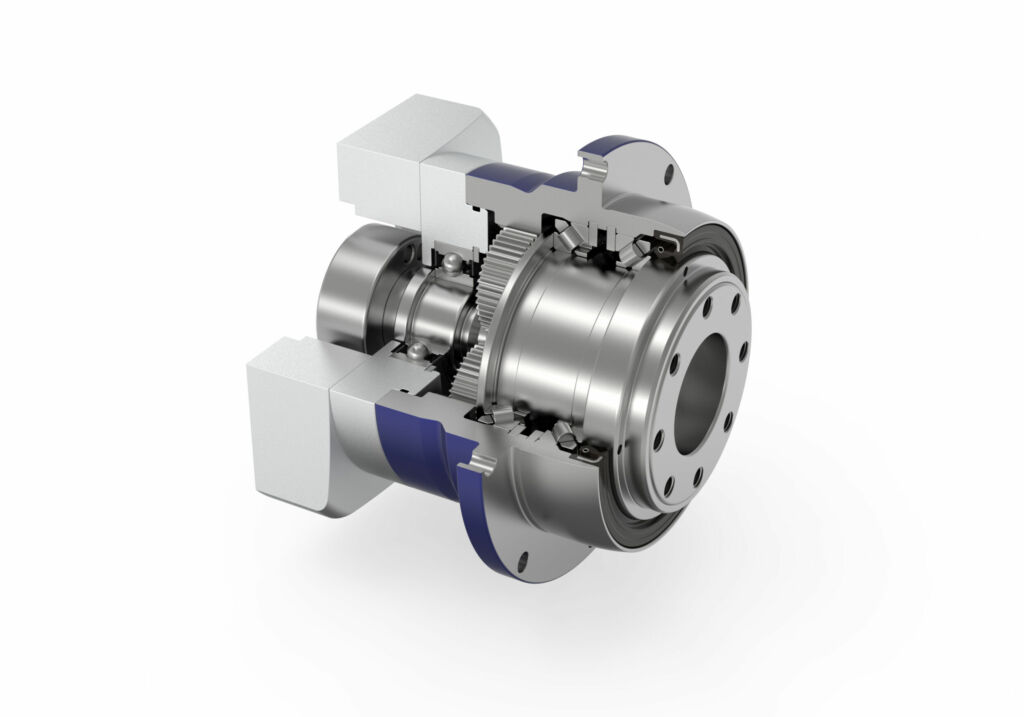

Ein weiterer Meilenstein in der Entwicklung des NTP-Flanschgetriebes sind die komplett überarbeiteten Verzahnungskomponenten. Die technischen Verbesserungen betreffen vor allem deren optimierte Mikrogeometrie, wodurch das NTP im Vergleich zur bisherigen alpha Value Linie (alpha.wittenstein.de und zum Marktstandard verbesserte Gleichlaufeigenschaften erreicht. Zugleich reduzieren die neuen hochwertigen Verzahnungskomponenten die Laufgeräusche und damit die Belastung durch akustische Emissionen im Einsatzumfeld. Im Zuge einer Smart-Factory-Potenzialanalyse für ihren Kunden KSB identifizierte die Managementberatung NEONEX Opti mierungschancen bei der Beschaffung der Lieferantendokumentation sowie der Erstellung von Unterlagen zur Qualitätsprüfung entlang der Supply-Chain. ‣ weiterlesen
Signifikante Ressourceneinsparung bei Pumpenhersteller KSB
NEONEX, Fabasoft Approve & KSB: „Win-win-win-Situation“ durch starke Partnerschaft
Signifikante Ressourceneinsparung bei Pumpenhersteller KSB
Mit dem NTP, das in vier Baugrößen zwischen 015 und 045, maximalen Drehmomenten von 56 bis 800Nm und Übersetzungen von vier bis 100 verfügbar ist, treffen die Süddeutschen in allen relevanten Absatzmärkten auf ein agiles Wettbewerbsumfeld. Im Vergleich mit anderen Getrieben und Fabrikaten dieses Marktsegmentes kann es auch deshalb überzeugen, weil oft die Kombination mehrerer Merkmale ein neues Best-in-Class-Maß setzt. Mal hat das NTP wegen des geringen Verdrehspiels in Verbindung mit der höheren Drehmomentdichte die Nase vorne, mal punktet es durch seine überlegenen Kippmomente und das geringe Laufgeräusch, mal erhält es vom Maschinenbauer den Vorzug wegen seiner Verdrehsteifigkeit in Kombination mit der gesteigerten Aufnahme externer Kräfte. Schließlich ist es Maschinenbauern jetzt besser möglich, Wittenstein-Getriebe in Achsen mit unterschiedlichsten Anforderungen einzusetzen – passgenau differenziert in Preis und Performance und wahlweise konfigurierbar mit dem Wittenstein-Auslegungstool cymex zur Berechnung kompletter Antriebsstränge.
Fit für vielfältige Anwendungen

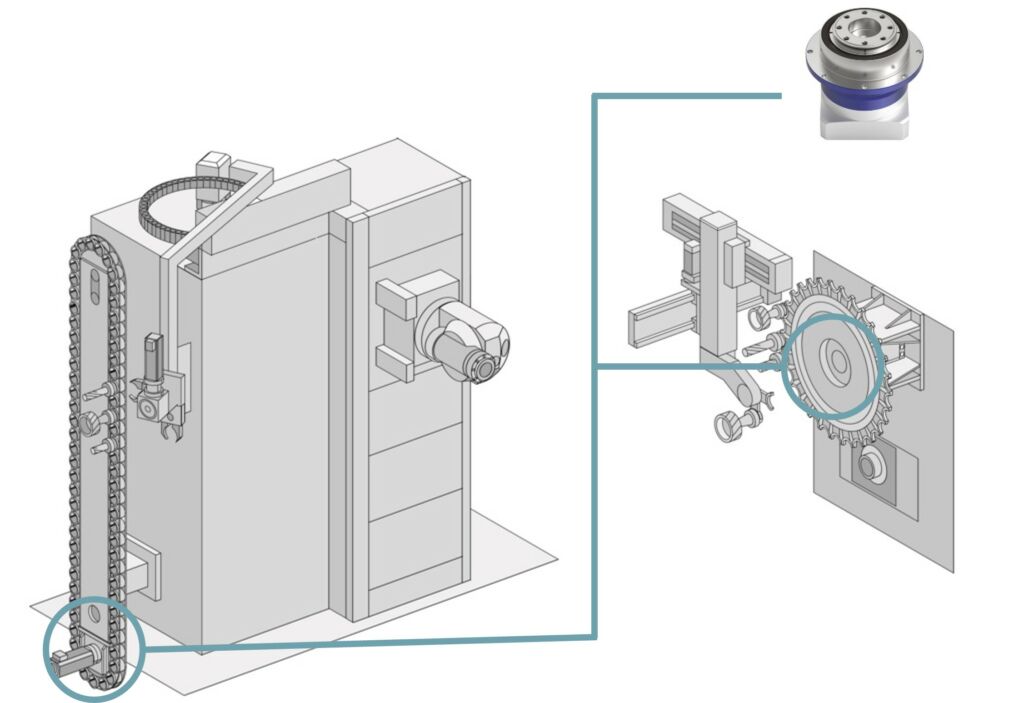

Die Innovationssektoren Handling/Automation, Werkzeugmaschinen und Verpackungstechnik sind die wichtigsten Einsatzbereiche für das NTP. In der Handhabungstechnik (Fördern, Zuführen, Positionieren, Fixieren) werden viele Anwendungen mit Riemenantrieben gelöst. Hier überzeugt das NTP mit seiner kompakten Baugröße und der Möglichkeit, hohe externe Kräfte zu kompensieren. Analoges gilt für die Verpackungstechnik, in der Betriebe Linearbewegungen gerne mit Riemenantrieben umsetzen. Hier bietet das NTP zwei zusätzliche Vorteile: hohe Wiederholgenauigkeit sowie – für den Bereich Nahrungsmittel – die Verfügbarkeit lebensmittelverträglicher, zugelassener Schmierstoffe. In Werkzeugmaschinen profitieren vor allem Applikationen rund um Werkzeugwechsler, Drehtischanwendungen oder einseitige Schwenkantriebe von Merkmalen wie Schutzklasse IP65, dem geringen Verdrehspiel und der hohen Positioniergenauigkeit sowie der geringen Geräuschentwicklung des Getriebes.
Das NTP hat gleich zwei Vorbilder im Portfolio von Wittenstein Alpha: zum einen das wirtschaftliche NPT Getriebe für Applikationen mit Standardanforderungen an Merkmale wie beispielsweise die Positioniergenauigkeit. Zum anderen das im technologischen Highend-Segment beheimatete spielarme Planetengetriebe TP+ für hohe Performance-Anforderungen.
